Detalhes do produto

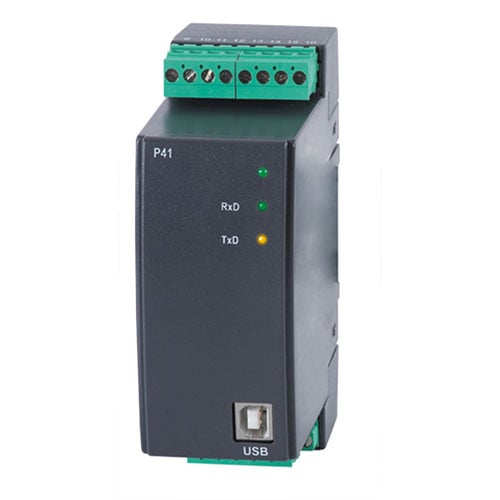

Transdutor de potência para controlo de parâmetros de potência monofásica/programável/saída analógica/interface Modbus/montagem em bloco de terminais
O transdutor de potência PCE-P41 é utilizado para medir redes elétricas monofásicas. O transdutor converte o parâmetro correspondente num sinal padrão, que é depois transmitido através da interface Modbus do transdutor. Além da saída analógica, o transdutor inclui um relé de alarme programável. O transdutor pode ser ajustado utilizando...
A interface USB. Todos os parâmetros medidos pelo transdutor de potência são transmitidos via Modbus, e um parâmetro selecionável pelo utilizador é emitido analogicamente pelo transdutor de potência. O transdutor de potência tem uma capacidade de memória de até 9.000 registos.
dados de uma magnitude previamente selecionada. O transdutor de potência pode medir as variáveis direta ou indiretamente, uma vez que as relações de corrente e tensão também são ajustáveis.
-
Fácil instalação em régua de tomadas.
- Medições monofásicas
-
Saída de corrente ou tensão
- Medida direta ou indireta
-
Configurável via USB
- Interface Modbus RS-485
-
Memória para valores medidos
- Programação gratuita
| Especificações
técnicas |
Magnitude |
Gama de medição |
Precisão |
AC |
1 A AC / 5 A AC |
±0,2% |
Tensão CA (fase para N) |
1 ... 480 V CA |
±0,2% |
Freqüência |
45 ... 100 Hz |
±0,1% |
Potência ativa |
-2,88 ... 2,88 kW |
±0,5% |
| Potência reativa
|
-2,88 ... 2,88 kvar |
±0,5% |
Potência aparente |
1,4 VA ... 2,88 KVA |
±0,5% |
Fator de potência ativo |
-1 ... 1 |
±1% |
ângulo de fase |
0 ... 359,9° |
±1% |
Energia ativa |
-99999 ... 99999 GWh |
±0,5% |
Energia reativa |
-99999 ... 99999 Gvarh |
±0,5% |
|
| Saída (elegível) |
-20 ... +20 mA |
| Interface |
RS-485 Modbus RTU 8N1, 8N2, 8E1, 8O1 |
| Interface de Programação |
USB Modbus RTU 8N1 |
| Dimensões |
45 x 100 x 120 mm |
| Peso |
200 g |
| Nível de proteção |
IP40 |
| Fonte de energia |
85 ... 253 V CA / CC / 20 ... 50 V CA /
DC |
| Condições de funcionamento |
-10 ... +55 ºC / 0 ... 95% HR |
| Condições de armazenamento |
-30 ... +70 ºC / 0 ... 95% HR |
| Categoria de medição |
CAT III / 300 V |
Conteúdo da embalagem
1 x Transdutor de Potência PCE-P41
1 x Instruções de utilização
