Sensor de força PCE-C-R19LFC Série 5-500 kg

Detalhes do produto

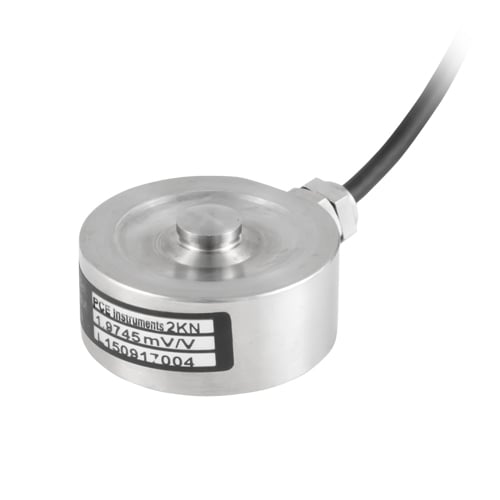

Trata-se de uma célula de pressão, que funciona como transdutor de força, com uma elevada gama de medição e dimensões reduzidas. Mede 19 mm de diâmetro e 9 mm de altura.
Especificações técnicas
Carga nominal/força FS 5 / 10 / 20 / 50 / 100 / 200 / 500 kg
50 / 100 / 200 / 500 / 1000 / 2000 / 5000 N
!!! Carga/força nominal seleccionável!!!
Limitação de carga/força 120%
Carga/força de rutura 150%
Produção nominal 1,0 – 1,5 mV/V
Gama de tensão de alimentação 2,5 V – 5 V
Tensão máxima de alimentação 5 V
Desvio de sinal zero ± 2% FS
Desvio da linearidade 0,5% FS
Tensão inversa (Histerese) 0,5% FS
Repetibilidade 0,5% FS
Taxa de fluxo (30 min) 0,1% FS
Resistência de entrada 350 ± 10 Ω
Resistência de saída 350 ± 3 Ω
Resistência de isolamento ≥5000 MΩ / 100 VDC
Intervalo de temperatura ambiente nominal -10 … 60 °C
Gama de temperatura operacional -20 … 80 °C
Coeficiente de temperatura, o valor característico 0,1% FS / 10 °C
Coeficiente de temperatura do ponto zero 0,1% FS / 10 °C
Cabo do sensor Ø 2 x 3 m / (extremidade aberta)
Atribuição de alfinete EXC+ = vermelho
EXC- = preto
SIG+ = verde
SIG- = alvo
GND = amarelo
Material / Alojamento Aço inoxidável
Proteção IP65
!!! Selecione a carga/força nominal no menu abaixo!!!
Formato do produtoPCE INSTRUMENTS

SKU: PCE-C-R19LFC 5-H9
EAN / código de barras: 4250348734648

  • Envio gratuito a partir de 150€

€336,03 IVA incluído
