Detalhes do produto

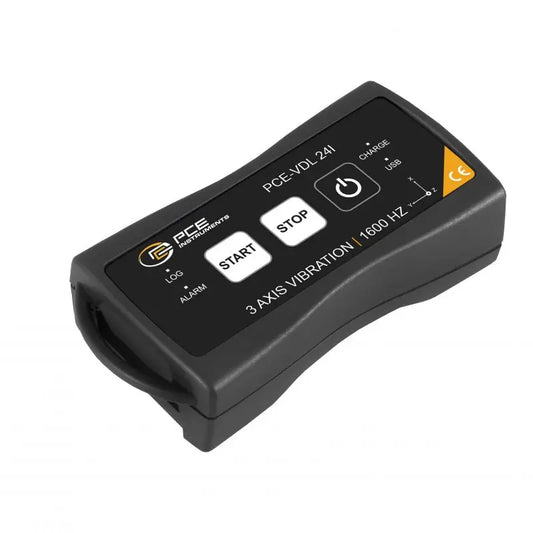

Sensor de aceleração triaxial com uma taxa de medição de 1600 Hz
O registador de dados deste sensor de aceleração triaxial integra uma taxa de medição de 1600 Hz. O sensor mede a aceleração momentânea em 3 eixos, como podem ser impactos ou simplesmente uma vibração. As medições são realizadas no intervalo previamente indicado. Os valores do sensor de aceleração triaxial são guardados num cartão de memória integrado. Graças a tudo isto, o registador de dados é ideal para determinar a aceleração em diagnósticos de falhas, testes de tensão de peças (aumentando a qualidade dos seus produtos), verificação de máquinas, medições de choque e manutenção preventiva. Utilize este registador de aceleração como um instrumento económico para evitar a paragem de máquinas. Lembre-se que não pode recuperar o tempo de produção perdido.
Pequeno, mas autossuficiente
A construção compacta permite ao utilizador colocar o registador de aceleração triaxial em quase qualquer lugar. Apenas necessita de uma pequena superfície. O software incluído no envio permite o ajuste do sensor de aceleração e a leitura dos valores registados. Quando um cliente efetua uma encomenda, receberá sempre a última versão do software. Esta também está disponível na nossa secção de transferências. Outra vantagem é que, caso a bateria se esgote, os valores permanecem armazenados; ou seja, o utilizador não perde os valores registados.
Reconstrução exata de acelerações e choques nos três eixos
Graças ao facto de o sensor de aceleração triaxial estar integrado no dispositivo, aumentam os campos de utilização para a medição de aceleração com uma alta taxa de registo de até 1600 Hz. É possível colocar o sensor de aceleração triaxial num objeto fixo, como podem ser máquinas, motores, geradores, o que permite registar o estado durante diferentes processos. É possível que um motor trabalhe num determinado intervalo de rotações no arranque ou paragem devido a ressonâncias, e que isto cause fortes acelerações com grandes cargas para a estrutura da máquina e o seu entorno? Com o sensor de aceleração triaxial pode limitar os intervalos correspondentes e obter adicionalmente a indicação de qual dos 3 eixos registou a maior amplitude. Esta informação resulta muito útil, por exemplo, em sistemas de amortecimento. Além de usar o sensor de aceleração triaxial para instalações fixas, também o pode montar sobre objetos móveis. Isto permitir-lhe-á detetar choques, impactos e acelerações de objetos em 3 eixos que poderá analisar de forma gráfica e numérica. Também poderá detetar pequenos deslocamentos e movimentos basculantes em espaços tridimensionais. Isto é possível graças à sua alta resolução. O sensor de aceleração triaxial é apto para muitas aplicações nos setores do transporte e da indústria.
Para poder visualizar a aceleração dos 3 eixos com clareza e uma alta resolução durante um espaço de tempo, é necessário obter muitos valores com uma data e hora exatas. Só assim poderá visualizar e analisar com precisão o curso real num diagrama com os eixos correspondentes para a aceleração e o tempo. O sensor de aceleração triaxial da PCE Instruments permite fazer exatamente isto. Graças à sua alta taxa de registo de 1600 Hz, este sensor de aceleração triaxial é especialmente apto para registar oscilações ou vibrações de maior frequência ou impulsos de impactos ou choques muito curtos. Se, por exemplo, tiver de registar vibrações periódicas de alta frequência e visualizá-las posteriormente com precisão e sem distorção, será necessário ajustar uma alta taxa de registo. O mesmo é aplicável para impactos ou choques. Os picos de carga extremamente curtos só serão visíveis se registar muitos valores num curto espaço de tempo. O sensor de aceleração triaxial da PCE Instruments torna isto possível. Com uma taxa de registo de 1600 Hz, o registador de dados pode registar um valor a cada 0,4 milissegundos. Graças a isso, poderá tornar visíveis cargas mecânicas muito rápidas. Com a ajuda de uma Damage Boundary Curve (DBC) poderá classificar corretamente estas cargas de impacto em cada um dos 3 eixos, o que lhe permitirá demonstrar com provas possíveis danos em máquinas, produtos, instalações ou transporte de mercadorias.
- Aceleração de 3 eixos até 1600 Hz
- Cartão de memória SD de 32 GB
- Pequenas dimensões: 86,8 x 44,1 x 22,2 mm
- Fabricado na Alemanha
| Parâmetro: aceleração triaxial |
| Alcance |
±16 g |
| Precisão |
±0,24 g |
| Taxa de registo |
1600 Hz ... 1 Hz |
| |
|
| Especificações técnicas gerais |
| Capacidade de memória |
2,5 milhões de valores por medição,
3200 milhões de valores com cartão micro SD de 32 GB |
| Teclas |
1 x tecla: Start / Stop uma medição
1 x tecla: Ligar ou desligar o registador de dados |
| LED |
Log: Estado de funcionamento
Alarm: Indicador de alarme
Charge: Indicador do estado da bateria
USB: Estado da ligação ao PC |
| Alimentação |
Bateria integrada de Li-Ion 3,7 V / 500 mAh
A bateria carrega-se através da porta USB |
| Sensores integrados |
Aceleração triaxial |
| Interface |
USB |
| Software |
Software para registo e análise de dados gratuito (Windows XP / Vista / 7 / 8 / 10 de 32 bits / 64 bits) |
| Condições operativas |
Temperatura -20 ... +65 °C |
| Condições de armazenamento |
Temperatura: +5 ... +45 °C (condições ideais para a bateria)
10 ... 95 % H.r., sem condensação |
| Normas |
O PCE-VDL 24I cumpre com a diretiva da UE RoHS/WEEE |
| Peso |
Aprox. 60 g |
| Dimensões |
87 x 44 x 23 mm |
1 x Registador de dados PCE-VDL 24I
1 x Cabo de dados USB - Micro USB
1 x Cartão de memória micro SD 32 GB
1 x Ferramenta de inserção/extração de cartão
1 x Pen USB com software de análise e manual de instruções
