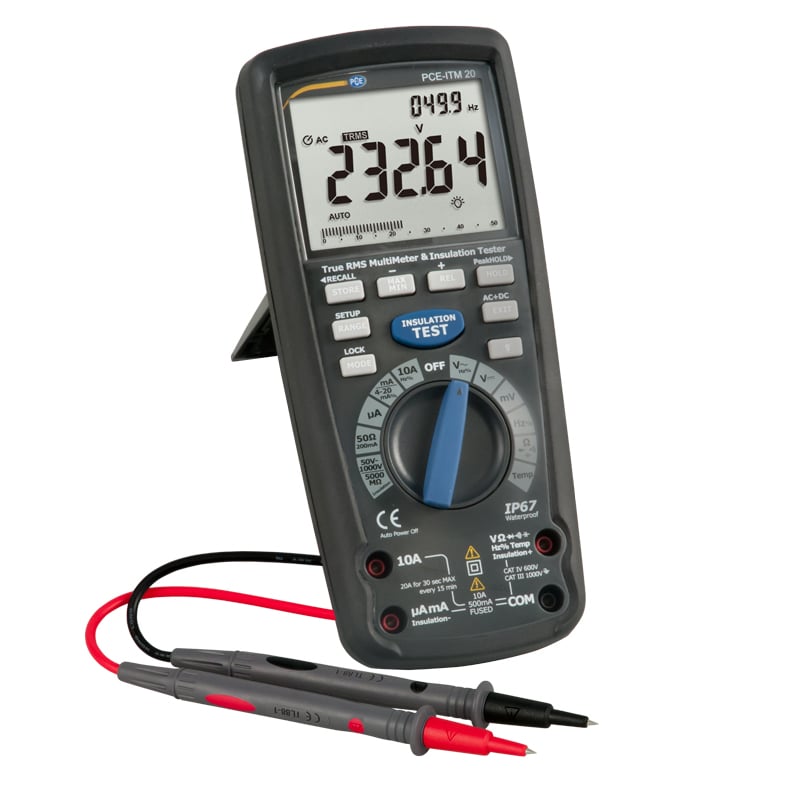

Medição de isolamento |
Tensão de ensaio / Corrente de ensaio |
Faixa |
Resolução |
Precisão |
50 V 1 mA a 50 kΩ |
0,01 ... 1000 MΩ |
0,0001 MΩ
... 0,1 MΩ |
± (4% + 20 dígitos) |
|
125 V / 1 mA a 125 kΩ |
0,01 ... 5000 MΩ |
0,001 MΩ
... 0,1 MΩ |
± (2% + 20 dígitos) |
|
250 V / 1 mA a 250 kΩ |
0,01 ... 5000 MΩ |
0,0001 MΩ
... 0,1 MΩ |
± (2% + 20 dígitos) |
|
500 V / 1 mA a 500 kΩ |
0,01 ... 5000 MΩ |
0,0001 MΩ
... 0,1 MΩ |
± (2% + 20 dígitos) |
|
1000 V / 1 mA a 1000 kΩ |
0,01 ... 5000 MΩ |
0,0001 MΩ
... 0,1 MΩ |
± (2% + 20 dígitos) |
|
Corrente de curto-circuito |
<1,5 mA |
|
|
|
Tensão direta |
Faixa |
Resolução |
Precisão |
|
50 mV
... 1000 V |
0,001 mV
... 0,1 V |
± (0,06% + 20 dígitos) |
|
Tensão alternada |
CA + CC
/ 50 .... 1000 Hz |
50 mV
... 1000 V |
0,001 mV
... 0,1 V |
± (1% + 50 dígitos) |
|
A precisão declarada refere-se a tensões alternadas entre 5 e 100% da gama de medição. |
|
DC |
Faixa
|
Resolução |
Precisão |
|
500 µA
... 10 A |
0,01 µA
... 0,001 A |
± (0,5% + 3 dígitos) |
|
AC |
CA + CC
/ 50 .... 1000 Hz |
500 µA
... 10 A |
0,01 µA
... 0,001 A |
± (1% + 30 dígitos) |
|
A precisão declarada refere-se a correntes alternadas entre 5 e 100% da gama de medição. |
|
Resistência |
Faixa |
Resolução |
Precisão |
|
50 Ω
... 50M Ω |
0,01 Ω
... 0,001 MΩ |
± (0,2% + 20 dígitos) |
|
Habilidade |
50 nF
... 10 mF |
0,001 nF
... 0,01 mF |
± (1,5% + 50 dígitos) |
|
Frequência (eletrónica) |
50 Hz
... 100 MHz |
0,001 Hz
... 0,01 MHz |
± (0,02% + 3 dígitos) |
|
Sensibilidade: 0,8 V RMS mín. a 20% ... 80% de ciclo de trabalho < 100 kHz
/ 5 V RMS mín. a 20% ... 80% > 100 kHz |
|
| Frequência (elétrica)
|
Faixa |
Resolução |
Precisão |
|
40 Hz ... 10 kHz |
0,01 1 Hz ... 0,001 kHz
|
± (0,1%) |
|
|
Ciclo de trabalho |
0,1 ... 99,9% |
0,01% |
± (1,2% + 2 dígitos) |
largura do pulso |
100 µs ... 100 ms; Frequência: 5 Hz ... 150 kHz |
Temperatura - Termoelemento tipo K |
-50 ... 13350 °C |
0,1 °C |
± (0,5% + 3,5°C) |
4 ... 20 mA % |
-25 ... 125 % |
0,01% |
± 50 dígitos |
Gama de resistência 50 Ω |
50 Ω |
0,001 Ω |
± (1% + 20 dígitos) |
|
500 Ω |
0,01 Ω |
± (1% + 20 dígitos) |
|
Tensão em circuito aberto: 5 V; Proteção contra sobrecarga: 250 V |
|
Método de teste DAR e PI |
Valor PI |
Estado do material analisado |
2 ... 4 (Normalmente 3) |
Considerado um bom isolante (tipos mais antigos) |
1,0 ... 1,5 |
Inaceitável (tipos mais antigos) |
1.0 |
Resistência de isolamento muito elevada (sistema de isolamento moderno) |
1.0 ou menos |
Fracassado |
|
|
Padrão DAR |
Estado do material analisado |
1,6 ou mais |
Excelente |
1,25 - 1,6 |
Aprovado |
| <1,25 ou menos
|
Fracassado |
|

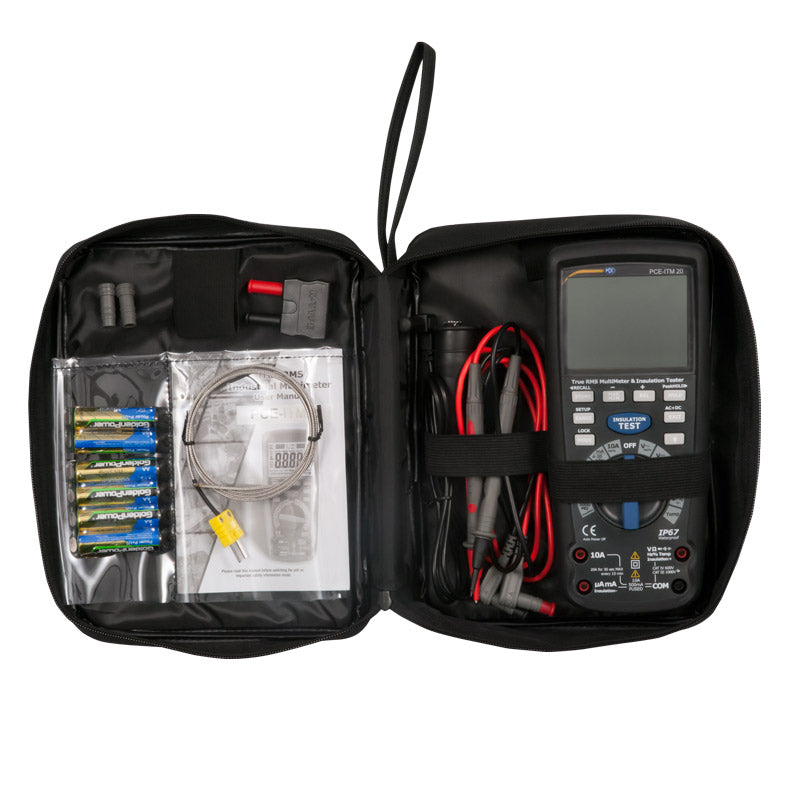

Outras especificações |
Memória |
9999 valores |

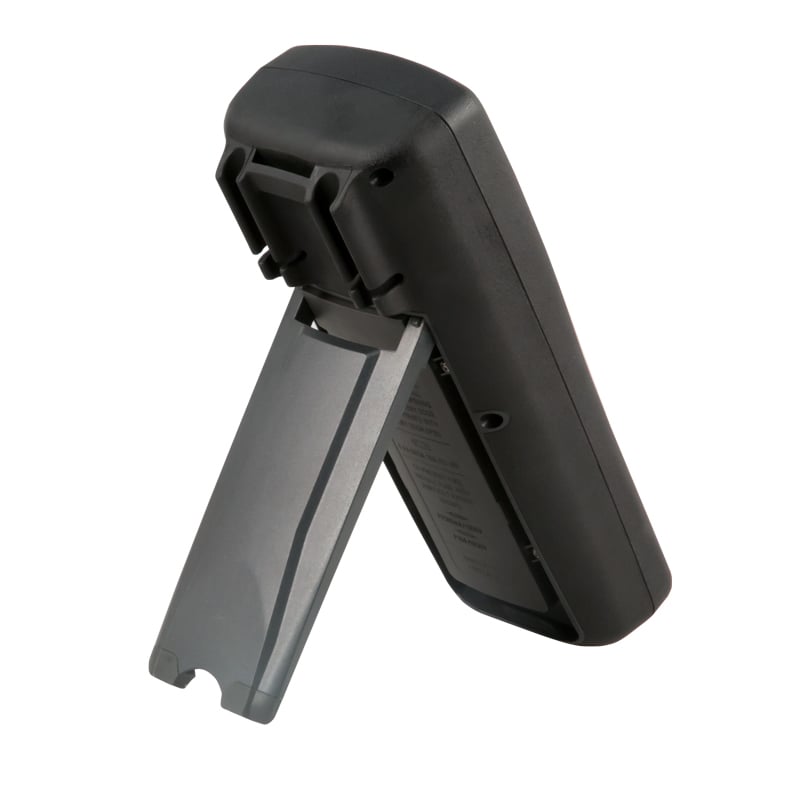

Revestimento |
Carcaça dupla, IP67 (resistente à água e ao pó) |
Teste de queda |
2 m |
Teste de díodo |
Corrente de ensaio 0,9 mA
Tensão de circuito aberto 2,8 mA |
Teste de continuidade |
Sinal acústico com resistência < 35 Ω
Corrente de ensaio < 0,35 mA |
Detecção de valor de pico |
Detecção > 1ms |
Sensor de temperatura |
Termoelemento tipo K |
Impedância de entrada |
Tensão contínua: > 10 MΩ
Tensão alternada: > 9 MΩ |
Acoplamento CA |
TRMS |
largura de banda da tensão CA |
50 Hz ... 1 kHz |
Fator de crista |
<3 com 500 V / < 1,5 com 1000 V |

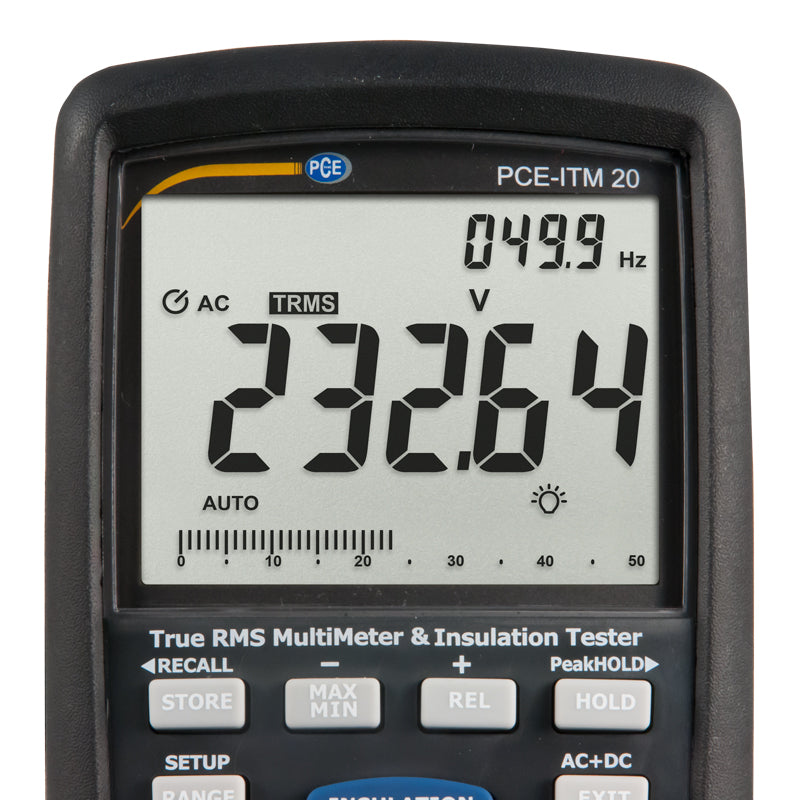

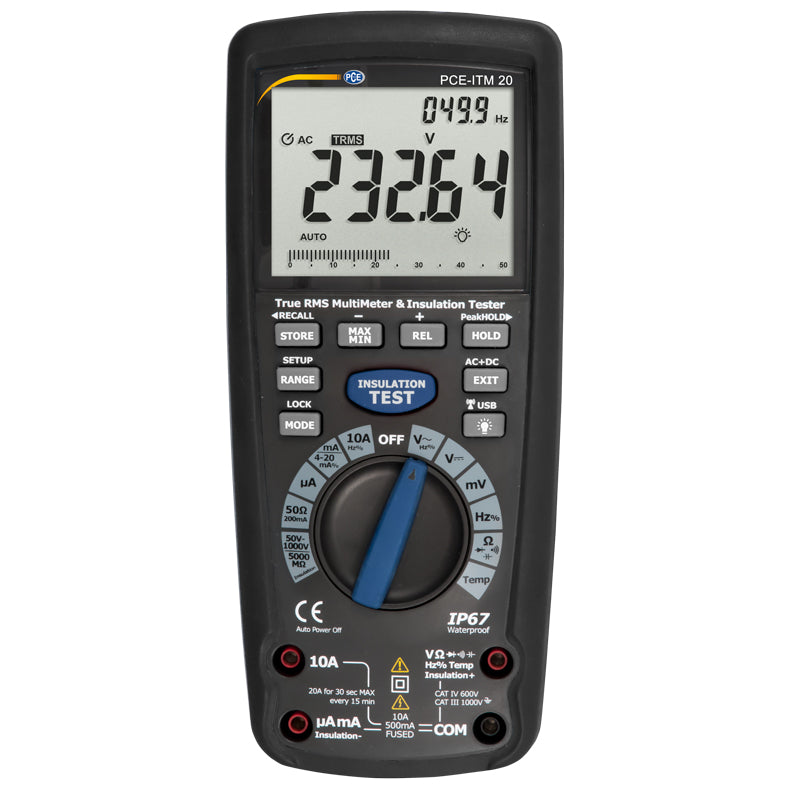

Tela |
LCD de 50.000 dígitos com gráfico de barras e retroiluminação. |
Desconectar |
Após 15 minutos de inatividade |
Quota de medição / Atualização no ecrã |
10 Hz |
Alimentação |
6 pilhas AA de 1,5 V |
Fusíveis |
mA, µA: 0,5 A / 1000 V, cerâmica de resposta rápida
A: 10 A/1000 V cerâmico de ação rápida |
Condições de funcionamento |
5 ... 40 °C / máx. 80% HR |
Condições de armazenamento |
-20 ... 60 °C / máx. 80% HR
|
Altura operacional |
Máx. 2000 m |
Peso |
Aproximadamente 720 g |
Dimensões |
220 x 95 x 50 mm |
Segurança |
EN61010-1
IEC 61010-1 Parte 2 (2001)
CAT IV 600 V, CAT III 1000 V
UL 61010-1 Parte 2 (2004)
CAN/CSA C22.2 No 6110-1 Parte 2 (2004)
UL 61010B-2-031 Parte 1 (2003) |
