Detalhes do produto

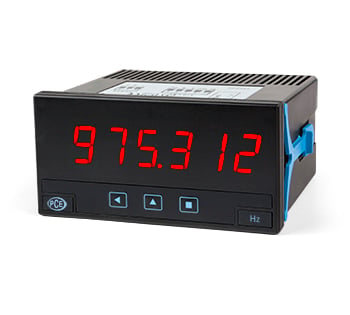

Indicador de painel digital de impulsos série PCE-DPD-Px
Contador de impulsos, taquímetro e periodímetro / Ecrã LED de 6 dígitos de cor vermelha de 14 mm
Este indicador de painel digital multifunções é um contador de impulsos, taquímetro e periodímetro, para todo o tipo de sinais de impulsos e para todos os tipos de aplicações na indústria. O indicador de painel digital possui sinais de entrada do tipo impulso, sendo os tipos mais habituais na indústria NPN, PNP, Namur, push-pull, indutivo, livre de potencial, quadratura, ... O indicador de painel digital tem um tamanho de 96 x 48 mm e mostra os valores num ecrã LED de 6 dígitos de cor vermelha de 14 mm. O indicador de painel digital possui funções para configurar rapidamente o sensor, múltiplos tipos de contagem (soma, subtração, inibição, quadratura, ...), acessos diretos a setpoints de alarme, função "trigger sense" e atrasos de alarme configuráveis, entre outras funções. Este dispositivo tem um design modular, o que lhe permite uma grande flexibilidade no momento de substituir, alterar, adicionar ou trocar qualquer um dos seus módulos conforme necessário.
- Indicador de painel digital com função de contador de impulsos, taquímetro e periodímetro
- Ecrã LED de 6 dígitos de cor vermelha de 14 mm
- Dimensões 96 x 48 mm
- Funções: Entradas Push-pull, NPN, PNP, Namur, pick-up, TTL, indutivos, contacto mecânico, sinais de quadratura (encoder)
- Duas versões de alimentação 85/265 Vac/dc / 11/60 Vac/dc
| Ecrã |
LED de 6 dígitos e 7 segmentos |
| Indicação |
999999 / -199999 |
| Ponto decimal |
Configurável |
| Cor |
Vermelho ou verde (consultar disponibilidade) |
| Altura dos dígitos |
14 mm |
| Sinais aceites |
NPN, PNP, Namur, pick-up, TTL, indutivos, mecânicos, quadratura, ... |
| Tensão de excitação |
+5 Vdc, +9 Vdc, +15 Vdc, +18 Vdc (máx. 70 mA) |
| Vdc máxima na entrada |
±30 Vdc |
| Precisão do quartzo |
±0.01 % |
| Estabilidade térmica |
20 ppm/ºC |
| Atualização do display |
15 atualizações / segundo |
| Frequências máximas |
contagem até 250 KHz
taquímetro e periodímetro até 500 KHz |
| Frequências mínimas |
taquímetro e periodímetro até 1 mHz (0.001 Hz) |
| Alimentação ‘1’ |
85 a 265 Vac/dc (isolada 2500 Veff) |
| Alimentação ‘2’ |
11 a 60 Vdc e 24/48 Vac (isolada 1500 Veff) |
| Opções de saída e controlo |
relés, saídas analógicas, comunicações série, ... |
| Consumo |
<1.5 W (apenas indicador)
<4.0 W (indicador com opções) |
| Conexões elétricas |
Borne de encaixe de parafuso |
| Proteção |
Frontal: IP65 |
| Montagem |
Painel |
| Corte do painel |
92 x 44 mm |
| Dimensões |
96 x 48 x 91 mm |
| Peso |
Aprox. 150 g |
| Temperatura de operação |
0 ... 50 °C |
| Temperatura de armazenamento |
-20 ... 70 °C |
1 x Indicador de painel digital série PCE-DPD-Px
1 x Terminal de alimentação
1 x Terminal de sinal
1 x Lâmina de unidades
1 x Manual de instruções
Nota: O manual completo, ficha técnica e restante documentação do dispositivo em espanhol encontra-se na secção de descargas.
