Detalhes do produto
Indicador de corrente com diferentes sinais de entrada / alimentação do sensor /
ecrã de 5 dígitos / relógio interno em tempo real / saída analógica opcional e interface RS-485 / parte frontal IP 65

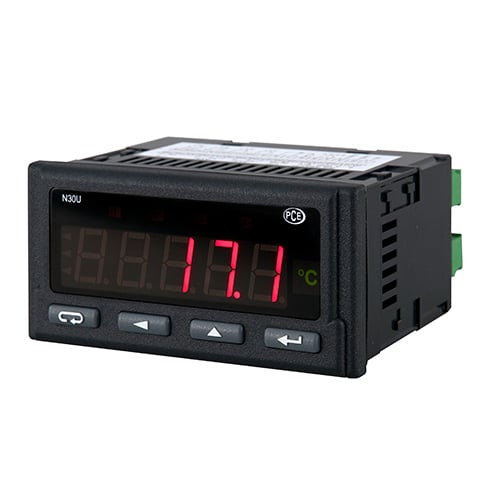

O indicador de painel é um equipamento para indicar magnitudes de processos e está disponível em quatro versões diferentes. Além de o ecrã digital ter entradas para os sinais normalizados 0/4-20 mA e 0-10 V, também é possível ligar-lhe sensores de temperatura de resistência e termoelementos. Graças ao seu ecrã digital de três cores e aos LEDs, que se iluminam quando os valores limite são ultrapassados, o utilizador pode avaliar rapidamente os valores de medição atuais no indicador de painel. Além disso, no seu ecrã digital pode pré-configurar 1 das 56 diferentes unidades disponíveis. Este indicador de painel possui uma escala digital de mais de 21 pontos que permite uma cópia precisa de curvas específicas. O indicador de painel conta com proteção IP65 na parte frontal, estando, por isso, protegido contra poeira e água. A configuração do indicador de painel é efetuada através das teclas na parte frontal. Mediante a interface opcional RS-485 pode ajustar os parâmetros do indicador através do software. Pode impedir que os ajustes sejam manipulados através de uma palavra-passe. A utilização deste indicador digital é muito abrangente graças à alimentação do sensor, às duas saídas de alarme e ao relógio em tempo real. Além disso, o ecrã digital pode ser equipado opcionalmente com uma saída analógica e uma interface RS-485 (protocolo Modbus). Também a alimentação do indicador pode ser escolhida conforme as necessidades (20 - 40 V AC/DC ou 85 - 253 V AC/DC).
- Escalonamento de 21 pontos
- IP 65 na parte frontal
- 56 diferentes unidades
- Indicador digital para processos industriais
- Duas saídas de alarme
- Alimentação do sensor de 24 V
- Interface RS-485 opcional
- Indicador digital de 5 dígitos
- Programável através dos botões frontais ou através do kit de programação opcional
(apenas para modelos com RS485)
| Especificações técnicas |
| Entradas |
Pt100, Pt500, Pt1000 de 2, 3 ou 4 fios
Termopares tipo J, K, N, E, R, S
Resistência 0 ... 410 Ω / 4010 Ω
Corrente -24 ... +24 mA
Tensão: -10 ... +63 mV, -13 ... +13 V |
| Taxa de medição |
1 / segundo |
| Resolução do ecrã digital |
16 bit |
| Precisão |
0,1 % |
| Impedância interna |
Medição de tensão: 1 MΩ
Medição de corrente: 12 Ω |
| Escala |
21 pontos |
| Ecrã digital |
LED de 5 dígitos de 7 segmentos, em três cores |
| Intervalo de indicação |
-19999 ... 99999 |
| Unidades |
seleção entre 56 unidades disponíveis |
| Alimentação do sensor |
24 V DC, máx. 30 mA |
| Saídas |
2 relés de alarme
(contacto de fecho, 250 V AC / 0,5 A)
2 relés de alarme
(contacto inversor, 250 V AC / 0,5 A)
Saída analógica (0/4 ... 20 mA ou 0 ... 10 V)
Interface RS-485
Coletor aberto NPN (30 V DC / 30 mA) |
| Temperatura ambiental |
Funcionamento: -25 ... +55 ºC
Armazenamento: -33 ... +70 ºC |
| Dimensões do ecrã digital |
96 x 48 x 93 mm |
| Dimensões para instalação em painel |
92 x 45 mm (segundo DIN) |
| Tensão de alimentação |
85 ... 253 V AC (45 ... 65 Hz) ou DC
20 ... 40 V AC (45 ... 65 Hz) ou DC |
| Tipo de proteção |
Frontal IP 65 do ecrã digital |
| Peso do ecrã digital |
< 200 g |
| Montagem |
Clips de montagem com parafusos de fixação, ligação mediante réguas de bornes |
| Caixa do ecrã digital |
Plástico robusto |
Conteúdo da embalagem
1 x Indicador de painel PCE-N30U
1 x Material de fixação
1 x Manual de instruções
