Detalhes do produto
Indicador de corrente com entrada de corrente contínua e de tensão /
ecrã de 5 dígitos / relógio em tempo real interno / opcional saída coletor aberto /

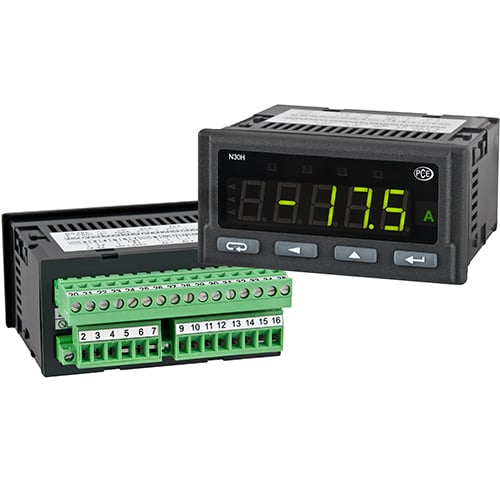

O indicador de painel PCE-N30H mede tensões contínuas até 600 V e correntes contínuas até 6 A. Deste modo, o indicador de painel PCE-N30H é ideal para controlar tensões e correntes contínuas. O indicador de painel dispõe de um ecrã LED de 5 dígitos, que muda de cor quando são atingidos diferentes valores limite. Com a ajuda de 21 pares de valores, o sinal de entrada é livremente escalável. Desta forma, também se podem visualizar as curvas de medição que não têm uma característica linear. O relógio de tempo real incorporado mostra a hora atual. Através da saída analógica (opcionalmente programável) os valores medidos podem ser emitidos. Esta função permite por exemplo o registo dos valores de medição que o amperímetro mediu. O indicador de painel PCE-N30H está equipado com uma interface RS485, que se liga através do protocolo modbus RTU a outros dispositivos.
- Escala de 21 pontos
- Parte frontal com IP 65
- Medível corrente contínua e tensão contínua
- Duas saídas de alarme
- Indicação da hora atual
- Interface RS-485 opcional
| Especificações técnicas |
| Tensão (configurável na encomenda) |
-200 ... +200 V DC -600 ... +600 V DC
|
| Corrente (configurável na encomenda) |
-2 ... +2 A DC -6 ... +6 A DC
|
| Hora |
00.00 ... 23.59 horas |
| Escala |
21 pontos |
| Ecrã |
LED de 5 dígitos e 7 segmentos, de três cores |
| Intervalo de indicação |
-19999 ... 99999 |
| Unidades |
Configurável |
| Alimentação do sensor |
24 V DC, máx. 30 mA |
| Saídas (configurável na encomenda) |
2 relés de alarme
Interface RS-485
4 ... 20 mA ou 0 ... 10 V (programável)
Coletor aberto |
| Condições de uso |
-25 ... +55 °C / 25 ... 95 % H.r |
| Condições de armazenamento |
-33 ... +70 °C / 25 ... 95 % H.r |
| Dimensões |
96 x 48 x 93 mm |
| Dimensões para instalação em painel |
92 x 45 mm (segundo DIN) |
| Alimentação (configurável na encomenda) |
85 ... 253 V AC (45 ... 65 Hz) AC / DC
20 ... 40 V AC (45 ... 65 Hz) AC / DC |
| Tipo de proteção |
IP 65 |
| Peso |
< 200 g |
| Montagem |
Clips de montagem com parafusos de fixação, conexão mediante réguas de bornes |
| Carcaça |
Plástico robusto |
| Normativas |
CAT III segundo EN61010-1 |
Conteúdo da encomenda
1 x Indicador de painel PCE-N30H
1 x Material de fixação
1 x Instruções de utilização
