Detalhes do produto

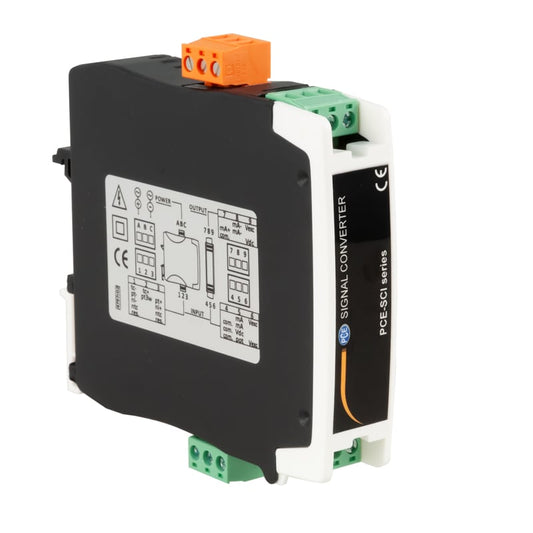

Conversor de sinal PCE-SCI-U
Para sinais de processo, termopares, sondas de temperatura resistivas, resistências e potenciómetros / Fonte de alimentação universal 18…265 VCA (50/60 Hz)/CC
O conversor isolado de múltiplos sinais é ideal para montagem em calha DIN. Este conversor de sinais aceita sinais de circuitos de processo, termopares, sondas de temperatura resistivas, resistências e potenciómetros. É ideal para fabricantes de máquinas, integradores e retalhistas. O conversor de sinal é rápido e fácil de configurar através de programação. O sistema de configuração está localizado atrás da tampa frontal articulada. O conversor de sinais possui funções para acionar sinais de saída altos e baixos, facilitando os testes do sistema. Concebido para uso industrial, este conversor de sinal pode ser integrado em diversas aplicações, oferecendo opções de baixo custo, alta qualidade e personalização por parte do utilizador.
- Configuração fácil através de códigos
- Processar sinal mA e Vdc
- Termopares tipo K, J, N, E, T, R, S, B
- Sondas de temperatura resistivas tipo Pt100, Pt500, Pt1000, Ni100, Ni200, Ni1000, PTC e NTC
Resistores e potenciómetros
- As funcionalidades incluem alarmes, filtros de ecrã, brilho e palavra-passe.
Fonte de alimentação universal 18…265 VCA (50/60 Hz)/CC
alcance do sinal
Processos
Temperatura
Resistores
Potenciómetros |
4/20 mA, 0/10 Vdc (ativo e passivo);
Tensão de excitação +15Vdc a 30mA
Termopares dos tipos J, K, N, E, T, R e S (compensação automática da junção fria do termopar)
Sondas de Pt, Ni e tipo NTC
100 mil, 50 mil, 25 mil, 10 mil, 5 mil e 2,5 mil
Valor nominal entre 500 Ohm e 20 KOhm |
|
|
Gama do sinal de saída
Em mA
Em Vdc |
4/20 mA ativo, máx. 22 mA, mín. 1,5 mA, carga máx. < 400 Ohm; 4/20 mA passivo, máx. 30 Vdc nos terminais.
0/10 Vcc, máx. 11 Vcc, mín. -1 Vcc, carga mín. > 1 kΩ |
| Tela |
2 dígitos de 7 segmentos, com 5 mm de altura, cor vermelha |
| Teclado |
2 botões de pressão |
| Potência de saída |
Tensão de saída de +15 Vdc configurável no terminal 5. |
| Alimentação |
Universal 18…265 V CA (50/60 Hz)/CC |
| Consumo |
<1,0 W |
| Conexões elétricas |
Terminal de encaixe tipo parafuso |
| Proteção da propriedade intelectual |
IP30 |
| Proteção contra impactos |
IK06 |
| Conexões |
Terminal de encaixe por parafuso (passo de 5,08 mm) |
| Montagem |
Calha DIN standard (35 x 7,5 mm) |
| Dimensões |
106 x 108 x 22,5 mm |
| Peso |
Aproximadamente 150 g |
| Temperatura de funcionamento |
0 ... 50 °C |
| Temperatura de armazenamento |
-20 ... 70 °C |
| Tempo de aquecimento |
15 min. |
1 x Conversor de Sinal PCE-SCI-U
4 terminais encaixáveis, ligados ao dispositivo
1 x Guia de Início Rápido em Inglês
Nota: O manual completo, as especificações técnicas e outros documentos em espanhol para o dispositivo podem ser encontrados na secção de transferências.
