Detalhes do produto
Conversor de sinal para sinais de processos, temperatura e outros parâmetros / Configurável através de 2 teclas / Ecrã de 2 dígitos e 7 segmentos / Função palavra-passe / Alimentação: 18 ... 265 V AC/DC
Conversor de sinal para sinais de processo, temperaturas, resistências e potenciómetros. Este conversor de sinal oferece uma vasta gama de opções de configuração para a conversão de sinais. Pode selecionar o sinal de saída entre 4 ... 20 mA e 0 ... 10 V DC.
Pode configurar o conversor de sinal para medir sinais 4 ... 20 mA e 0 ... 10 V DC, tanto ativos como passivos. Caso seja necessário, o conversor de sinal fornece uma tensão de excitação para alimentar o conversor. Também pode ligar termopares do tipo J, K, N, E, T, R, S, C e B, bem como sensores de temperatura de resistência PT100 (2 e 3 fios), PT500 e PT1000, várias sondas NTC, resistências e sinais de potenciómetro. O conversor de sinal é alimentado com 18 a 265 V AC/DC. Dispõe adicionalmente de um isolamento entre os circuitos de entrada, saída e corrente.
Os intervalos de sinal de entrada e saída são personalizáveis através de um teclado e um ecrã frontal na parte frontal. O conversor de sinal dispõe de uma função "palavra-passe" para bloquear o acesso não autorizado ao menu de configuração. Também dispõe de um modo "SOS". Neste modo, a saída é fixada manualmente a um valor determinado para realizar manutenções ou reparações na secção de entrada de sinal sem afetar o processo produtivo. Este conversor de sinal foi concebido para ser integrado numa vasta gama de aplicações no setor industrial.
- 31 sinais de entrada diferentes
- Muitas possibilidades de configuração
- Saída analógica
- Ecrã e teclado para configuração
- Montagem em calha DIN padrão
| Sinal de entrada |
|
| Processos |
4 ... 20 mA / 0 ... 10 V DC (sinal ativo e passivo), tensão de excitação +15 V DC @ 25 mA |
| Termopares |
J / K / N / E / T / R / S / C / B |
| Sensores PT |
PT100 (2 e 3 fios) / PT500 / PT1000 (2 fios) |
| Sensores NTC |
44004 / 44005 / 44006 / 44007 / 44008 / 44030 / 44031 / 44032 / 44033/ 44034 / NTC com R25 e β |
| Resistências |
Intervalos de 0/1 kΩ até 0/1 MΩ |
| Potenciómetros |
Com valor nominal entre 250 Ω e 15 kΩ |
|
|
| Sinal de saída |
|
| Saída 4/20 mA ativa |
4 ... 20 mA ativa / Máx. <22 mA / mín. 0 mA / Carga < 400 Ω |
| Saída 4/20 mA passiva |
4 ... 20 mA passiva / Máx. 30 V DC nos terminais |
| Saída 0/10 V DC |
0 ... 10 V DC / Máx. 11 V DC / Mín. < -0,05 V DC / Carga > 10 kΩ |
|
|
| Outras especificações |
|
| Isolamento |
3000 Veff durante 60 segundos (entrada, saída e alimentação) |
| Segurança |
CAT II / 300V |
| Ecrã |
2 dígitos de 7 segmentos |
| Alimentação |
18 ... 265 V AC/DC / 45 ... 65 Hz |
| Consumo |
<3,0 W |
| Cablagem |
1 ... 2,5 mm2
|
| Montagem |
Calha DIN padrão (35 x 7,5 mm) |
| Proteção IP |
IP30 |
| Proteção contra impacto |
IK06 |
| Altitude |
< 2000 m |
| Condições de funcionamento |
0 ... +50 °C / 0 ... 95 % H.r. sem condensação |
| Condições de armazenamento |
-20 ... +70 °C / 0 ... 95 % H.r. sem condensação |
| Dimensões |
110 x 22 x 118 mm |
| Peso |
130 g |

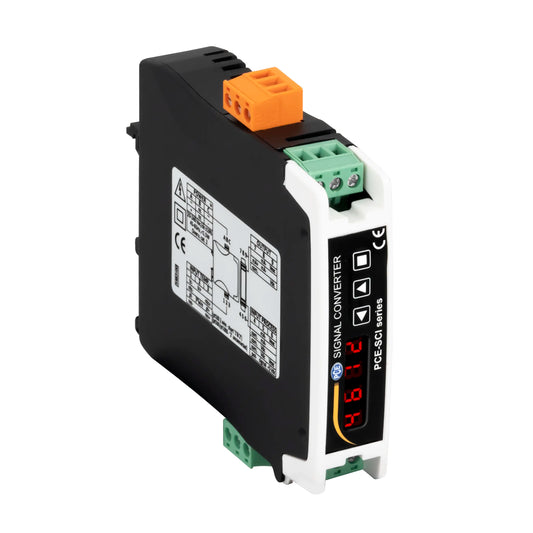

1 x Conversor de sinal PCE-SCI-D
1 x Manual de instruções
