Detalhes do produto
Conversor de sinal para termopares e termómetros de resistência /
ideal para sinais normalizados com isolamento galvânico da entrada e saída
_x000D_
O conversor de sinal foi desenvolvido para converter o sinal de diferentes sensores de temperatura num sinal normalizado de 4 ... 20 mA. Além de sensores de temperatura como Pt100, Pt1000 ou termopares, o conversor de sinal pode converter outros tipos de sinais. Portanto, o conversor de sinal pode ser usado de forma ampla. Pode até converter tensões de -10 ... +10 V em diferentes escalas de 4 … 20 mA. A entrada, a saída e a alimentação do conversor de sinal estão separadas galvanicamente. O conversor de sinal dispõe de uma compensação de temperatura própria, necessária para converter sinais de termopares. Portanto, não é necessário conectar uma compensação externa ao conversor de sinal PCE-P20. Os parâmetros do conversor de sinal são transferidos para o aparelho através do adaptador de programação PCE-PD14. Esta função evita a manipulação indevida do processo. O software também lhe permite ver os valores de medição atuais. Isto é sobretudo vantajoso quando se realiza uma nova configuração no conversor de sinal, mas que ainda não foi ligado ao processo. Com esta função, evita erros antecipadamente.
- Entradas para diferentes tipos de sinal
- Saída 4 ... 20 mA
- Programação através de software
- Saídas com isolamento galvânico
- Calha de montagem
- Dimensões reduzidas
Entrada
Pt100, Pt250, Pt500, Pt1000
Termopar tipo K, J, S, N
Tensão contínua
Corrente contínua
Resistência |
-200 °C ... 850 °C
-200 °C ... 1200 °C
-10 V ... 10 V
-20 mA ... 20 mA
0 Ω ... 4000 Ω |
Saída
Tensão
Corrente |
0 ... 10 V, 10 ... 0 V, 0/1 ... 5 V, 5 ... 1/0 V
0/4 ... 20 mA, 20 ... 0/4 mA |
Resistência de entrada
Tensão
Corrente |
> 1 MΩ
12 Ω ± 1% |
| Resistência máxima na saída |
≤ 500 Ω |
| Classe de precisão |
0,2 |
| Isolamento |
Entrada e saída separadas galvanicamente |
| Tensão de alimentação |
85 V ... 253 V AC / DC
20 V ... 40 V AC / DC |
| Ajustes |
mediante adaptador de programação PCE-PD14; é enviado pré-programado |
| Temperatura operacional |
- 20 °C ... 55 °C |
| Temperatura de armazenamento |
- 20 °C ... 85 °C |
| Humidade do ar máxima |
≤95 % H.r. |
Dimensões
(largura x altura x profundidade) |
22,5 x 100 x 120 mm |
| Montagem |
Calha de montagem de 35 mm |
| Peso |
125 g |

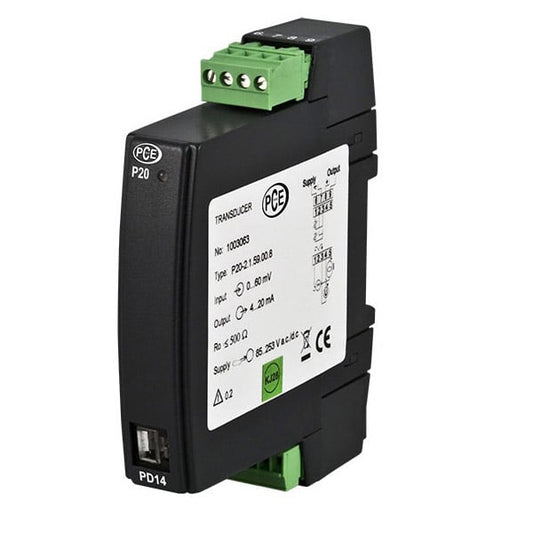

1 x Conversor de sinal PCE-P20
1 x Manual de instruções
(o sinal de entrada e o intervalo de medição podem ser reprogramados com o PCE-PD14)
