Detalhes do produto

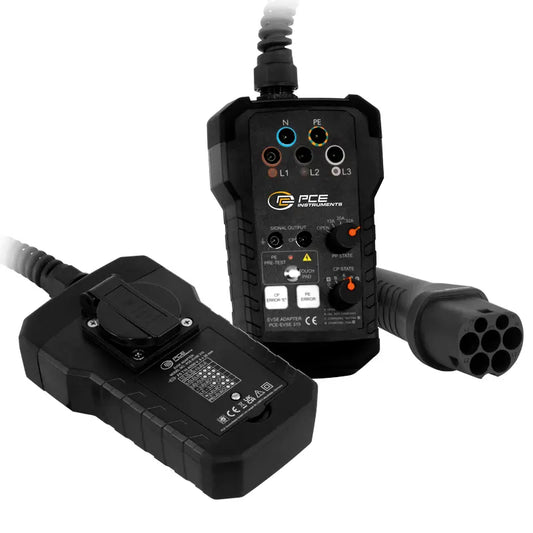

Testador de Ponto de Carregamento de Veículos Elétricos / Simulação de Veículos / Simulação de Cabo / Saída CP e Tomada de Alimentação para Medições / Inclui Estojo de Transporte
O testador de pontos de carregamento de veículos elétricos é utilizado para efetuar medições em conformidade com as normas EN 61557 e VDE 0100 em pontos de carregamento de veículos elétricos (Modo 3). Este testador pode ser utilizado em conjunto com o testador de instalações PCE-ITE 55B ou com a maioria dos outros testadores standard. Graças aos LEDs de deteção de tensão em todas as três fases, o testador de pontos de carregamento de veículos elétricos pode identificar rapidamente quaisquer erros de instalação.
O interruptor rotativo PP State permite simular a capacidade de carga do cabo. Esta capacidade é simulada utilizando vários resistores ligados entre os condutores PP e PE. O interruptor rotativo CP State permite simular diferentes estados do veículo. Estes estados são também simulados utilizando resistências variáveis ligadas entre os condutores CP e PE.
Pode ligar uma carga externa à tomada. Esta saída do testador de pontos de carregamento de veículos elétricos destina-se apenas a medições e permite verificar o funcionamento do contador de eletricidade. Além disso, o testador de pontos de carregamento de veículos elétricos também pode simular uma falha de ligação à terra (PE). Este testador de pontos de carregamento de veículos elétricos vem numa mala de transporte e está disponível um adaptador opcional para pontos de carregamento com ligações Tipo 1.
- Teste preliminar de PE
- Estado do piloto de proximidade (PP) e do piloto de controlo (CP)
- Simulação do erro CP "E" e do erro PE
- Tomada elétrica para medições
- Tomadas de medição de segurança
- Opcional: Adaptador para tipo 1
| Funções
|
| Teste preliminar de PE |
Sim, com um elétrodo capacitivo. |
| Simulação PP |
Aberto /13A / 20A / 32A / 63A |
| Estado CP |
A / B / C / D |
| Erro CP "E" |
E |
| Erro PE / Erro de ligação à terra |
Sim |
|
| Outras especificações
|
| Conexões |
L1, L2, L3, N, PE |
| Informações adicionais sobre ligações |
Máx. 230 V (1 fase) / 430 V (3 fases) / 50/60 Hz / 10 A
Tipo 2: Conector fixo ao cabo
(O tipo 1 requer um adaptador opcional) |
| Tomada |
Máx. 250 V / 50/60 Hz / 10 A |
| Regra |
Conector IEC 62196-2 Tipo 2 |
| Categoria de segurança |
CAT II / 300V |
| Comprimento do cabo |
25 cm |
| Partidas |
2 conectores de 4 mm (terminais de saída de sinal) |
| Fusível de ligação Schuko |
T 10 A / 250 V |
| Nível de proteção |
IP40 |
| Condições de funcionamento |
0 ... 40 °C / < 80 % HR |
| Condições de armazenamento |
-10 ... 50 °C / < 80 % HR |
| Dimensões |
600 x 105 x 73 mm |
| Peso |
643 g |
1 x Testador de Ponto de Carregamento de Veículos Elétricos PCE-EVSE 310
1 x Estojo
1 x Manual de Instruções
