Detalles del producto

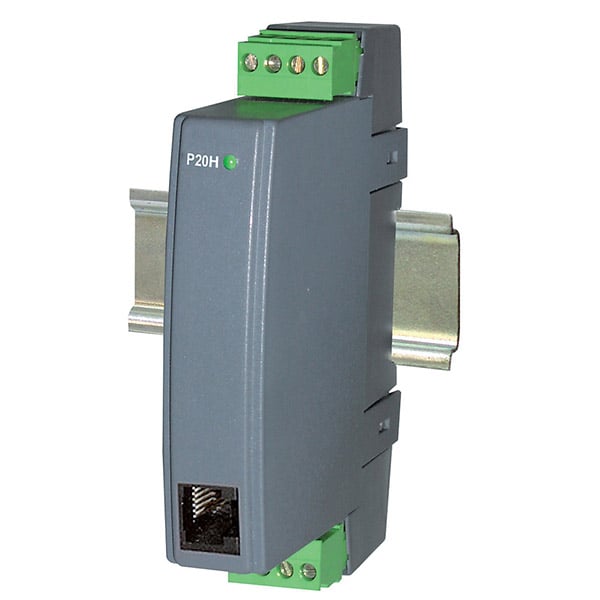

Transductor de tensión continua PCE-P20H
El transductor PCE-P20H mide tensión hasta 400 V DC y lo convierte en una señal normalizada. El transductor PCE-P20H puede medir, según la versión hasta 100 V DC, 250 V DC o 400 V DC, mientras que ofrece una señal normalizada de salida de 4-20 mA o 0-10 V. Según el modelo la tensión de alimentación del transductor es de 85 - 253 V AC/DC o 20 - 40 V AC/DC. El montaje es muy sencillo: Simplemente debe sujetar el transductor de corriente en un carril DIN de 35 mm. A continuación podrá tratar la señal de salida del transductor de corriente con un regulador o sistema de visualización.
- Medición de tensión continua hasta 600 V DC
- Salida: 0/4 ... 20 mA o 0 ... 10 V
- Diferentes tipos de alimentación
- Montaje en carril DIN
- IP 50
- Conexión de un convertidor de corriente
- Manejo sencillo
| Especificaciones técnicas (tensión) |
| Entrada (máx.) |
-1 ... 100 V DC
-2 ... 250 V DC
-5 ... 400 V DC
±100 V DC
±250 V DC
±600 V DC |
| Precisión |
0,2 % FS |
| Sobrecarga |
120% de la tensión nominal |
| Salida |
0/4 ... 20 mA
0 ... 10 V |
| Dimensiones |
22,5 x 120 x 100 mm |
| Montaje |
Carril DIN de 35 mm |
| Clase de protección |
IP 50 |
| Alimentación |
85 ... 253 V AC/DC
20 ... 40 V AC/DC |
| Potencia absorbida |
4 VA |
| Condiciones ambientales |
-20 ... +55 °C / < 95 % H.r. |
| Categoría de instalación |
Estándar: II
400 V tipo: III |
| Nivel de contaminación |
2 |
| Sección máxima del cable |
1,5 mm² |
Contenido del envío
1 x Transductor de tensión PCE-P20H
Nota: Para realizar el ajuste se requiere el PCE-PD14 (accesorio opcional)
