Detalles del producto
Sensor de aceleración triaxial con una cuota de medición de 1600Hz
El registrador de datos de este sensor de aceleración triaxial integra una cuota de medición de 1600 Hz. El sensor mide la aceleración momentánea en 3 ejes, como pueden ser impactos o simplemente una vibración. Las mediciones se realizan en el intervalo previamente indicado. Los valores del sensor de aceleración triaxial se guardan en una tarjeta de memoria integrada. Gracias a todo ello el registrador de datos es ideal para determinar la aceleración en diagnósticos de fallos, pruebas de tensión de piezas (incrementan la calidad de sus productos), comprobación de máquinas, mediciones de choque y el mantenimiento preventivo. Use este registrador de aceleración como un instrumento económico para evitar la parada de máquinas. Recuerde que no puede recuperar el tiempo de producción perdido.
Pequeño pero autosuficiente
La construcción compacta permite al usuario colocar el registrador de aceleración triaxial en casi cualquier lugar. Simplemente necesita una pequeña superficie. El software incluido en el envío permite el ajuste del sensor de aceleración y la lectura de los valores registrados. Cuando un cliente realice un pedido recibirá siempre la última versión del software. Esta está también disponible en nuestra sección de descargas. Otra ventaja es que en caso que el estado de la batería se agote, los valores siguen almacenados; es decir, el usuario no pierde los valores registrados.
Reconstrucción exacta de aceleraciones y golpes en los tres ejes
Gracias a que el sensor de aceleración triaxial está integrado en el dispositivo aumentan los campos de uso para la medición de aceleración con una alta cuota de registro de hasta 1600 Hz. Es posible colocar el sensor de aceleración triaxial en un objeto fijo, como pueden ser máquinas, motores, generadores, lo que permite registrar el estado durante diferentes procesos. ¿Es posible que un motor trabaje en un determinado rango de revoluciones en el arranque o parada debido a resonancias, y que esto cause fuertes aceleraciones con grandes cargas para la estructura de la máquina y su entorno? Con el sensor de aceleración triaxial puede limitar los rangos correspondientes y obtener adicionalmente la indicación de cuál de los 3 ejes ha registrado la mayor amplitud. Esta información resulta muy útil por ejemplo en los sistemas de amortiguación. Además de usar el sensor de aceleración triaxial para instalaciones fijas, también lo puede montar sobre objetos móviles. Esto le permitirá detectar golpes, impactos y aceleraciones de objetos en 3 ejes que podrá analizar de forma gráfica y numérica. También podrá detectar pequeños desplazamientos y movimientos basculantes en espacios tridimensionales. Esto es posible gracias a su alta resolución. El sensor de aceleración triaxial es apto para muchas aplicaciones en los sectores del transporte y la industria.
Para poder visualizar la aceleración de los 3 ejes con claridad y una alta resolución durante un espacio de tiempo, son necesarios obtener muchos valores con una fecha y hora exacta. Sólo así podrá visualizar y analizar con precisión el curso real en un diagrama con los ejes correspondientes para la aceleración y el tiempo. El sensor de aceleración triaxial de PCE Instruments permite hacer justo esto. Gracias a su alta cuota de registro de 1600 Hz este sensor de aceleración triaxial es especialmente apto para registrar oscilaciones o vibraciones de mayor frecuencia o de impulsos de golpes o choques muy cortos. Si por ejemplo debe registrar vibraciones periódicas de una alta frecuencia, y visualizarlas posteriormente con precisión y sin distorsión, será necesario ajustar una alta cuota de registro. Lo mismo es aplicable para impactos o golpes. Los picos de carga extremadamente cortos sólo serán visibles si registra muchos valores en un corto espacio de tiempo. El sensor de aceleración triaxial de PCE Instruments lo hace posible. Con una cuota de registro de 1600 Hz el registrador de datos puede registrar un valor cada 0,4 milisegundos. Gracias a ello podrá hacer visible cargas mecánicas muy rápidas. Con la ayuda de una Damage Boundary Curve (DBC) podrá clasificar correctamente estas cargas de impacto en cada uno de los 3 ejes, lo que le permitirá demostrar con pruebas posibles daños en máquinas, productos, instalaciones o transporte de mercancías.
- Aceleración de 3 ejes hasta 1600 Hz
- Tarjeta de memoria SD de 32 GB
- De pequeñas dimensiones: 86,8 x 44,1 x 22,2 mm
- Fabricado en Alemania
| Parámetro: aceleración triaxial |
| Rango |
±16 g |
| Precisión |
±0,24 g |
| Cuota de registro |
1600 Hz ... 1 Hz |
| |
|
| Especificaciones técnicas generales |
| Capacidad de memoria |
2,5 millones de valores por medición,
3200 millones de valores con tarjeta micro SD de 32 GB |
| Teclas |
1 x tecla: Start / Stop una medición
1 x tecla: Encender o apagar el registrador de datos |
| LED |
Log: Estado de funcionamiento
Alarm: Indicador de alarma
Charge: Indicador del estado de la batería
USB: Estado la conexión al PC |
| Alimentación |
Batería integrada de Li-Ion 3,7 V / 500 mAh
La batería se carga a través del puerto USB |
| Sensores integrados |
Aceleración triaxial |
| Interfaz |
USB |
| Software |
Software para registro y análisis de datos gratuito (Windows XP / Vista / 7 / 8 / 10 de 32 Bit / 64 Bit) |
| Condiciones operativas |
Temperatura -20 ... +65 °C |
| Condiciones de almacenamiento |
Temperatura: +5 ... +45 °C (condiciones ideales para la batería)
10 ... 95 % H.r., sin condensación |
| Normas |
El PCE-VDL 24I cumple con la directiva de la UE RoHS/WEEE |
| Peso |
Aprox. 60 g |
| Dimensiones |
87 x 44 x 23 mm |

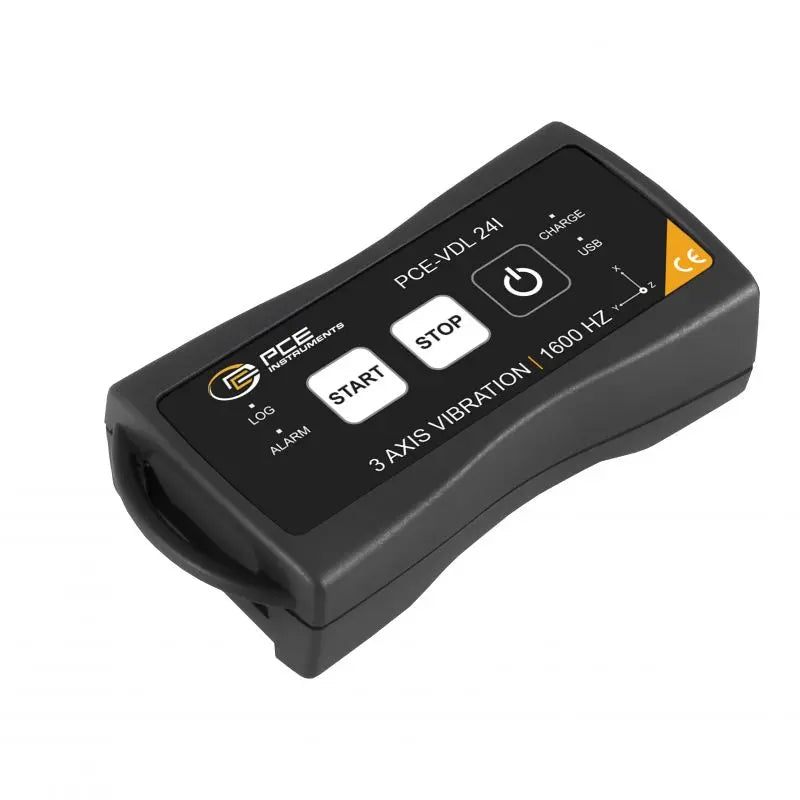

1 x Registrador de datos PCE-VDL 24I
1 x Cable de datos USB - Micro USB
1 x Tarjeta de memoria micro SD 32 GB
1 x Herramienta de inserción/extracción de tarjeta
1 x Lápiz USB con software de análisis y manual de instrucciones
