Detalles del producto

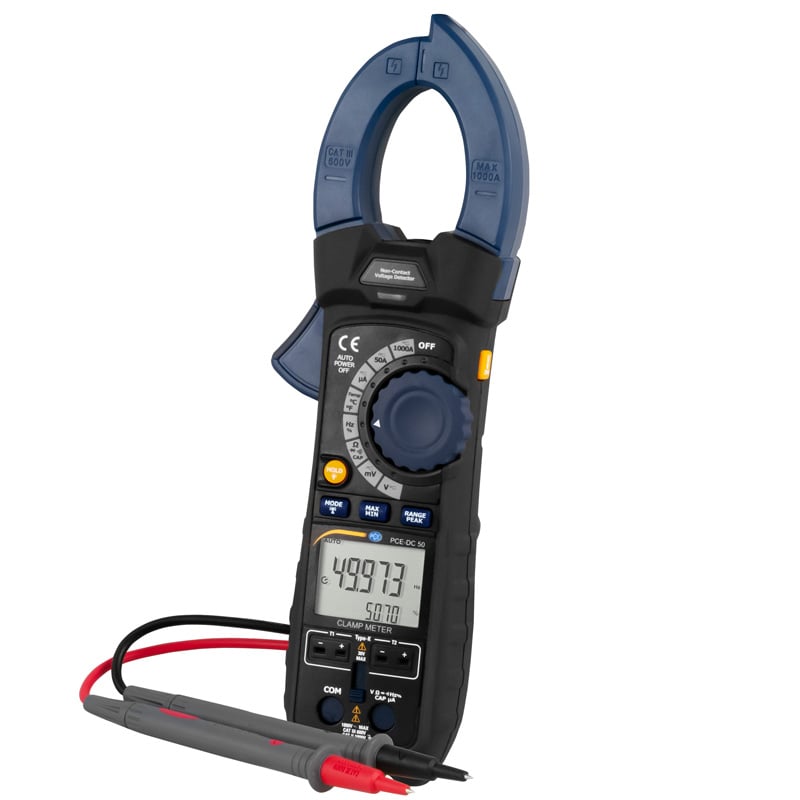

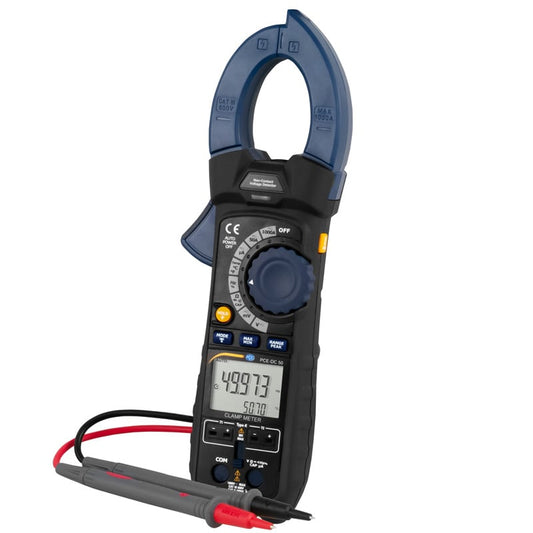

Pinza amperimétrica con medición del valor efectivo real /
Mediciones: corriente, tensión, temperatura / Interfaz Bluetooth /
Carcasa engomada / Función HOLD / Desconexión automática / Diámetro conducto máx. 48 mm / Diferentes funciones
La pinza amperimétrica es un dispositivo que mide corrientes hasta 1000 A AC/DC. Además de la medición de corriente, la pinza amperimétrica mide tensión, frecuencia, ciclo de trabajo (Duty cycle), resistencia, condensadores y comprueba la continuidad y los diodos. El diámetro de la pinza es de 48 mm. Esto le permite medir cables y líneas con una sección transversal más grande. Gracias a su función de detección NCV (No contact voltage, siglas en inglés), la pinza amperimétrica le permite comprobar sin contacto si el cable o la línea está bajo tensión.
Esta pinza amperimétrica integra una interfaz Bluetooth. A través de la interfaz Bluetooth puede conectar la pinza amperimétrica a su ordenador o su smartphone. Así podrá registrar los valores y analizarlos posteriormente. En caso que su ordenador no disponga de una interfaz Bluetooth para establecer la conexión con la pinza amperimétrica, incluimos en el contenido de envío un adaptador Bluetooth.
Otra particularidad de la pinza amperimétrica es la medición de temperatura. Puede conectar a esta pinza amperimétrica dos termoelementos tipo K y realizar dos mediciones simultáneamente. Puede medir temperaturas hasta 1000 ºC. La carcasa de la pinza amperimétrica es de plástico robusto con un revestimiento de goma. Gracias a este revestimiento la pinza amperimétrica soporta también los golpes.
- Cuota de medición: 2 Hz
- Enchufes de conexión con cierre
- Medición de corriente y tensión AC/DC
- Interfaz Bluetooth
- Diámetro conducto: máx. 48 mm
- Medición de temperatura con 2 termoelementos
- Desconexión automática
- Detección de tensión sin contacto
| Corriente DC A |
| Rango | Resolución | Precisión (del valor) |
| 500 µA | 0,01 µA | ± (1 % + 6 dígitos) |
| 5000 µA | 0,1 µA | ± (1 % + 6 dígitos) |
| 50 A | 0,01 A | ± (2,5 % + 5 dígitos) |
| 1000 A | 0,1 A | ± (2,5 % + 30 dígitos) |
| |
| Corriente AC A |
| Rango | Resolución | Precisión (del valor) |
| 500 µA | 0,01 µA | ± (1,5 % + 30 dígitos) |
| 5000 µA | 0,1 µA | ± (1,5 % + 30 dígitos) |
| 50 A | 0,01 A | ± (2,5 % + 30 dígitos) |
| 1000 A | 0,1 A | ± (2,8 % + 30 dígitos) |
| |
Nota: En la medición de corriente alterna, la precisión indicada es midiendo a
50/60 Hz y en un rango del 5 al 100 %. |
| |
| Resistencia |
| Rango | Resolución | Precisión (del valor) |
| 500 Ω | 0,01 | ± (1 % + 9 dígitos) |
| 5 kΩ | 0,0001 | ± (1 % + 5 dígitos) |
| 50 kΩ | 0,001 | ± (1 % + 5 dígitos) |
| 500 kΩ | 0,01 | ± (1 % + 5 dígitos) |
| 5 MΩ | 0,0001 | ± (3 % + 10 dígitos) |
| 50 MΩ | 0,001 | ± (3,5 % + 10 dígitos) |
| |
| Tensión DC V |
| Rango | Resolución | Precisión (del valor) |
| 500 mV | 0,01 mV | ± ( 0,1 % + 8 dígitos) |
| 5 V | 0,0001 V | ± ( 0,1 % + 4 dígitos) |
| 50 V | 0,001 V | ± ( 0,1 % + 4 dígitos) |
| 500 V | 0,01 V | ± ( 0,1 % + 4 dígitos) |
| 600 V | 0,1 V | ± ( 0,5 % + 4 dígitos) |
| |
| Tensión AC V (50 Hz ... 1000 Hz) |
| Rango | Resolución | Precisión (del valor) |
| 500 mV | 0,01 mV | ± ( 0,8 % + 9 dígitos) (bei 50 Hz / 60 Hz) |
| 5 V | 0,0001 V | ± (1 % + 30 dígitos) |
| 50 V | 0,001 V | ± (1 % + 30 dígitos) |
| 500 V | 0,01 V | ± (1 % + 30 dígitos) |
| 600 V | 0,1 V | ± (1 % + 30 dígitos) |
| |
Nota: En la medición de tensión alterna, la precisión indicada es midiendo entre
50 y 1000 Hz y en un rango del 5 al 100 % |
| |
| Capacidad |
| Rango | Resolución | Precisión (del valor) |
| 500 nF | 0,01 | ± (3,5 % + 40 dígitos) |
| 5000 nF | 0,1 | ± (3,5 % + 10 dígitos) |
| 50 µF | 0,001 | ± (3,5 % + 10 dígitos) |
| 500 µF | 0,01 | ± (3,5 % + 10 dígitos) |
| 5 mF | 0,0001 | ± (5 % + 10 dígitos) |
| |
| Frecuencia |
| Rango | Resolución | Precisión (del valor) |
| 50 Hz | 0,001 | ± (0,3 % + 2 dígitos) |
| 500 Hz | 0,01 | ± (0,3 % + 2 dígitos) |
| 5 kHz | 0,0001 | ± (0,3 % + 2 dígitos) |
| 50 kHZ | 0,001 | ± (0,3 % + 2 dígitos) |
| 500 kHz | 0,01 | ± (0,3 % + 2 dígitos) |
| 5 Mhz | 0,0001 | ± (0,3 % + 2 dígitos) |
| 10 MHz | 0,001 | ± (0,3 % + 2 dígitos) |
| |
| Ciclo de trabajo |
| Rango | Resolución | Precisión (del valor) |
| 5 % ... 95 % | 0,1 | ± (1 % + 2 dígitos)(del valor medido) |
| | | |
| Ancho de pulso: 100 µs ... 100 ms | | |
| Frecuencia: 10 Hz ... 10 kHz | | |
| |
| Temperatura |
| Rango | Resolución | Precisión (del valor) |
| -100 °C ... 1000 °C | 0,1 | ± (1 % + 2,5 °C) |
| |
| Especificaciones técnicas generales |
| Diámetro del conducto | máx. 48 mm |
| Pantalla | Dual, 50.000 dígitos |
| Prueba de continuidad | 50 Ohm / < 50 mA |
| Prueba de diodos | 0,3 mA / 2,8 V DC |
| Estado de la batería | Aparece un símbolo cuando la batería esté baja |
| Sobrerrango | Indicación "OL" cuando se supera el rango |
| Cuota de medición | 2 Hz |
| Interfaz | Bluetooth |
| Detección pico | > 1 ms |
| Termoelemento | Tipo K |
| Fusible | Fusible de cerámica, 500 mA |
| Ancho de banda AC (AC A / AC V) | 50 Hz ... 400 Hz |
| Medición AC | True RMS |
| Condiciones de operativa | 5 °C ... 40 °C / máx. 80 % H.r. a 31 °C |
| Condiciones de almacenamiento | -20 °C ... 60 °C / máx. 80 % H.r. |
| Alimentación | Pila de 9 V |
| Desconexión automática | Tras 30 minutos de inactividad |
| Dimensiones | 230 x 76 x 40 mm |
| Peso | 315 g |
| Seguridad | IEC 1010-1(2001):
EN 61010-1(2001)
CAT III 600 V
CAT II 1000 V
Grado de contaminación 2 |
| | |
1 x Pinza amperimétrica PCE-DC 50
1 x Juego de cables de prueba
1 x Maletín de transporte
1 x Software
1 x Adaptador Bluetooth
2 x Termoelementos tipo K
1 x Pila de 9 V
