Detalles del producto

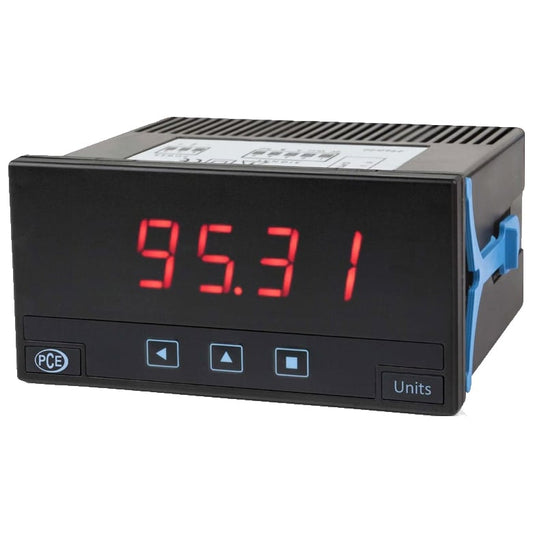

Indicador de procesos digital multiseñal para trabajar como voltímetro, amperímetro, señales de procesos, temperatura, resistencias, potenciómetros y frecuencias / Arquitectura de diseño modular / Pantalla LED de 4 dígitos / Alimentación universal 110 o 230 Vac o 24 Vdc
_x000D_
El indicador de procesos digital multiseñal configurable para trabajar como voltímetro, amperímetro, señales de procesos (mA) con y sin tensión de excitación, temperatura, resistencias, potenciómetros y frecuencias. El indicador de procesos digital tiene un tamaño de 96 x 48mm y muestra las valores en una pantalla LED de 4 dígitos. El rango de medición es de 9999 a -1999 con punto decimal seleccionable. El indicador dispone de accesos rápidos a setpoint de las alarmas, contacto externo para funciones especiales, modo Eco de consumo reducido, 5 niveles de luminosidad.
La tensión de alimentación del indicador de procesos digital multiseñal de 18 a 265 V AC/DC. Opcionalmente el indicador puede disponer de salida relé, salida analógica y comunicaciones Modbus RTU.
_x000D_
- Indicador de panel digital multiseñal
_x000D_
- Pantalla de LED 4 dígitos de color rojo de 14 mm
_x000D_
- Dimensiones 96 x 48 mm
_x000D_
- Funciones incluidas alarmas, filtros de pantalla, brillo, password
_x000D_
- Alimentación universal de 18…265 VAC(50/60Hz)/DC
_x000D_
_x000D_
| _x000D_ Rangos de señal
|
_x000D_ | _x000D_ Procesos
| _x000D_ _x000D_ 4/20 mA, 0/10 Vdc
|
_x000D_ | _x000D_ Tensión y corriente AC
| _x000D_ _x000D_ ~ 600 Vac, ~ 200 Vac, ~ 20 Vac, ~ 2 Vac ~ 200 mVac, ~ 60 mVac, ~ 5 Aac, ~ 20 mAac
|
_x000D_ | _x000D_ Tensión y corriente DC
| _x000D_ _x000D_ ±600 Vdc, _x000D_ ±200 Vdc, ±20 Vdc, ±2 Vdc, ±200 mVdc, ±60 mVdc, ±5 Adc, ±20 mAdc
|
_x000D_ | _x000D_ Frecuencia
| _x000D_ _x000D_ En rangos de Vac y Aac.
|
_x000D_ | _x000D_ Temperatura
| _x000D_ _x000D_ Termopares tipo K, J, E, N, L, R, S, B, T y C
Sondas tipo Pt, Ni, NTC, PTC
|
_x000D_ | _x000D_ Resistencias
| _x000D_ _x000D_ De 0/5 KOhm y 0/50 KOhm
|
_x000D_ | _x000D_ Potenciómetros
| _x000D_ _x000D_ Valor nominal entre 500 Ohm y 20 KOhm
|
_x000D_ | _x000D_
|
| _x000D_ Pantalla
|
_x000D_ LED de 4 dígitos y 7 segmentos
|
| _x000D_ Color
|
_x000D_ Rojo
|
| _x000D_ Altura dígitos
|
_x000D_ 14 mm
|
| _x000D_ Rango indicación
|
_x000D_ -1999 ... 9999
|
| _x000D_ Punto decimal
|
_x000D_ Configurable
|
| _x000D_ Salidas opcionales
|
_x000D_ 1 relé para Slot1 (PCE-DPD-U/R1)
1 relé para Slot2 (PCE-DPD-U/R2)
1 salida analógica para Slot1 (PCE-DPD-U/A1)
1 salida Modbus RTU para Slot1 (PCE-DPD-U/MB1)
|
| _x000D_ Salida de alimentación
|
_x000D_ Vexc. de +15 Vdc configurable en el terminal 5
|
| _x000D_ Alimentación
|
_x000D_ Universal 18…265 V AC (50/60Hz)/DC
|
| _x000D_ Consumo
|
_x000D_ Máx. 1 W (sólo indicador)
Máx. 2,5 W (indicador con opciones)
|
| _x000D_ Refresco de la indicación en pantalla
|
_x000D_ 3 refrescos/segundo
|
| _x000D_ Conexiones eléctricas
|
_x000D_ Borne enchufable de tornillo
|
| _x000D_ Protección
|
_x000D_ Frontal: IP65
|
| _x000D_ Montaje
|
_x000D_ Panel
|
| _x000D_ Corte del panel
|
_x000D_ 92 x 44 mm
|
| _x000D_ Dimensiones
|
_x000D_ 96 x 48 x 91 mm
|
| _x000D_ Peso
|
_x000D_ Aprox. 150 g
|
| _x000D_ Temperatura operativa
|
_x000D_ 0 ... 50 °C
|
| _x000D_ Temperatura de almacenamiento
|
_x000D_ -20 ... 70 °C
|
_x000D_
_x000D_
_x000D_
1 x Indicador de procesos PCE-DPD-U
_x000D_
1 x Lamina adhesiva con diferentes unidades
_x000D_
1 x Clips para montaje en panel
_x000D_
1 x Juego de bornas de conexionado
_x000D_
1 x Guía rápida en inglés
_x000D_
Nota: El manual completo, ficha técnica y resto de documentación en Castellano del dispositivo lo encontrará en la sección de descargas._x000D_
