Detalles del producto
Indicador de potencia para el cumplimiento de la norma ISO 50001 / hasta 63 A en directa / interfaz Modbus / medición y visualización de corriente, tensión, potencia, factor de potencia, ángulo de fase...

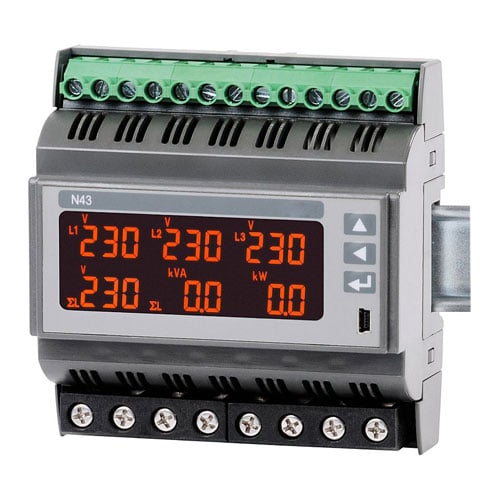

El indicador de potencia PCE-N43 mide la corriente hasta 63 A en directa. Esto hace que sea posible conectar el indicador de potencia al lado de la distribución principal. Por supuesto, también es posible la medición de corrientes más altas a través de transformadores de corriente. El indicador de potencia PCE-N43 mide todos los parámetros relevantes de la red tales como corriente, tensión, potencia, etc. El indicador de potencia PCE-N43 es ideal para cumplir con la norma de gestión energética ISO 50001. Además de la visualización directa de los parámetros medidos, éstos se pueden transferir a través de Modbus. Así, es posible almacenar los datos.
- Medidas hasta 63 A en directa
- Medición de la U, I, M, P, Q, S, PF ...
- Montaje en carril DIN
- Función de alarma
- Para cumplir con la norma ISO 50001
- Salida de impulsos para energía activa
- Fácil de utilizar
- Pantalla LCD retroiluminada
- Fácil de instalar
- Interfaz RS485 Modbus
| Especificaciones técnicas |
| Entrada |
Pantalla |
Rango de medición |
Precisión |
| Corriente |
|
|
| 1 A |
0,00 ... 1200 A |
0,005 ... 1,2 A AC |
| 5 A |
0,00 ... 60000 A |
0,025 ... 6 A AC |
± 0,5 % rango de med. |
| 63 A |
0,10 ... 63 A |
0,10 ... 76 A |
| Tensión L-N |
|
|
| 57,7 V |
2,8 ... 70,0 kV |
|
| 230 V |
0,0 ... 1,012 MV |
195 ... 253 V |
± 0,5 % rango de med. |
| 290 V |
0,0 ... 1,200 MV |
246 ... 300 V |
| Tensión L-L |
|
|
| 100 V |
5,00 ... 120 kV |
340 ... 440 V |
| 400 V |
0,0 ... 1,715 MV |
425 ... 520 V |
± 0,5 % rango de med. |
| 500 V |
0,0 ... 2,000 MV |
|
| Frecuencia |
47,0 ... 63,0 Hz |
47,0 ... 63,0 Hz |
± 0,5 % rango de med. |
| Potencia activa |
-9999 ... 999 MW |
-1,52 kW ... 1,52 kW |
± 1 % rango de med. |
| Potencia reactiva |
-9999 ... 999 MVAR |
-1,52 ... 1,52 MVAR |
± 1 % rango de med. |
| Potencia aparente |
0,00 VA ... 999 MVA |
1,0 VA ... 1,52 VA |
± 1 % rango de med. |
| Factor de potencia PF |
-1 ... 1 |
-1 ... 1 |
± 1 % rango de med. |
| Tan φ |
-1,2 ... 1,2 |
-1,2 ... 1,2 |
± 1 % rango de med. |
| Salidas de relé |
3 / máx. 250 V AC / 0,5 A |
| Salida de impulsos potencia activa |
1 x O/C (NPN) |
| Interfaz RS485 |
Modbus RTU 8N2 / 8E1 / 8 O1 / 8N1
Velocidad de transmisión 4800 / 9600 / 19200 / 38400 bit/s |
| Pantalla |
LCD con iluminación de fondo |
| Tensión de alimentación desde L3 |
85 ... 253 V AC / DC - 20 ... 40 V AC / DC |
| Condiciones ambientales |
-20 ... 55 ºC / 25 ... 95% H.r. |
| Condiciones de almacenamiento |
-30 ... 70ºC / sin condensación |
| Seguridad eléctrica |
EN 61010-1 |
| Dimensiones |
105 x 110 x 60 mm |
| Montaje |
Carril DIN |
| Peso |
300 g |
| Protección |
IP20 |
| Peso |
Aprox. 250 g |
| Montaje |
Sobre regleta de montaje de 35 mm |
| Condiciones ambientales |
-10 ... +55 ºC / <95 % H.r. |
| Grado de protección |
CAT III 300 V / CAT II 600 V |
Contenido del envío
1 x Indicador de potencia PCE-N43
1 x Instrucciones de uso
