Detalles del producto

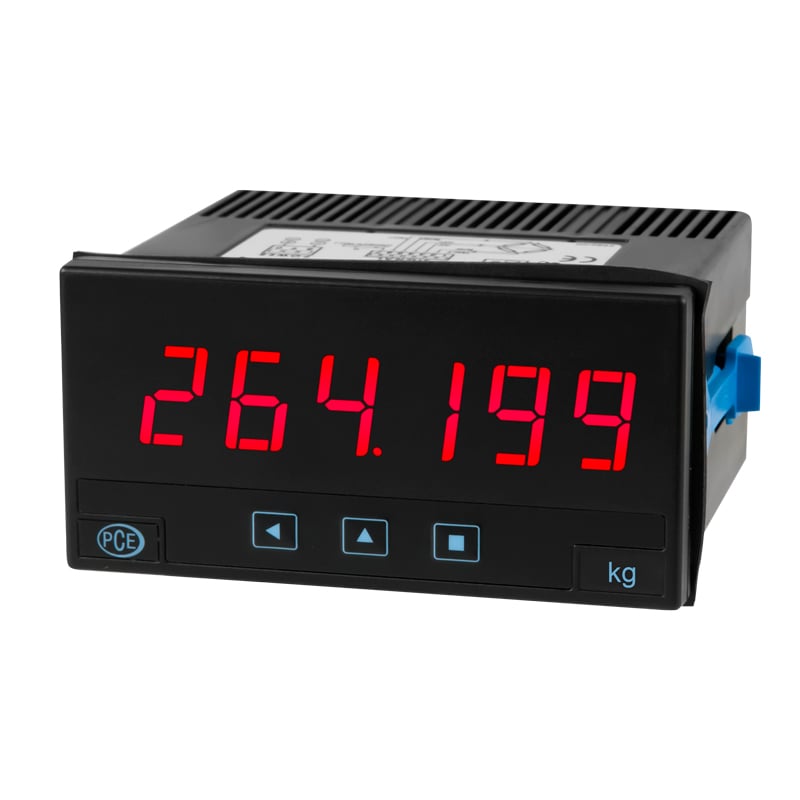

Indicador de pesaje para células de carga en mV/V / Arquitectura de diseño modular /
Pantalla LED de 6 dígitos / Alimentación 230 V o 24 V
_x000D_
El indicador digital para células de carga se usa para visualizar en pantalla la fuerza y el peso detectado de las células de carga. Simplemente debe ajustar la sensibilidad correcta en mV/V y el indicador digital para células de carga le indicará la fuerza o peso correcto. El indicador digital para células de carga muestra las valores en una pantalla LED de 6 dígitos. El rango de medición teórico es de -199999 ... 999999. Según la escala seleccionada puede colocar una lámina adhesiva con la unidad correspondiente en la pantalla del indicador digital para células.
El indicador digital permite alimentar con tensión las células de carga conectadas. Puede seleccionar la tensión de alimentación entre 5 V y 10 V. Según la selección de tensión puede conectar 4 u 8 células de carga al indicador digital. Una particularidad de este indicador digital para células de carga es la arquitectura de diseño modular. Tiene a disposición diferentes módulos intercambiables que puede introducir según el uso que le vaya a dar.
_x000D_
_x000D_
- Indicador digital para células de carga
_x000D_
- Entrada mV/V
_x000D_
- 3 diferentes velocidades de medición
_x000D_
- Diferentes módulos disponibles
_x000D_
- Dimensiones para panel 1/8 DIN
_x000D_
- Pantalla LED_x000D_
| Rangos de señal |
Precisión a 25 °C |
Sensibilidad en
mV/ V a 5 V |
Sensibilidad en
mV/V a 10 V |
| 0 ... 100 mV DC |
± 0,05 % FS |
20 mV/V |
10 mV/V |
| 0 ... 30 mV DC |
± 0,05 % FS |
6 mV/V |
3 mV/V |
| 0 ... 20 mV DC |
± 0,05 % FS |
4 mV/V |
2 mV/V |
| 0 ... 15 mV DC |
± 0,05 % FS |
3 mV/V |
1,5 mV/V |
| 0 ... 10 mV DC |
± 0,05 % FS |
2 mV/V |
1 mV/V |
| 0 ... 5 mV DC |
± 0,05 % FS |
1 mV/V |
0,5 mV/V |
| Tensión máxima a la entrada |
30 V (en todos los rangos) |
| Tensión de excitación |
5 V o 10 V (configurable) |
| Corriente máxima |
140 mA |
Número de células
(para células de 350 Ω, sino máx. 140 mA) |
1 a 8 células de carga: a 5 V
1 a 4 células de carga: a 10 V |
| Pantalla |
LED de 6 dígitos y 7 segmentos |
| Unidades |
g, kg, t, pcs, mg, lb, N, kN |
| Color |
Rojo |
| Altura dígito |
14 mm |
| Rango indicación |
-199999 ... 999999 |
| Punto decimal |
Configurable |
| Overrange y underrange |
Indicación en intermitencia |
Adquisiciones por segundo (ajustable) /
Respuesta al escalón |
16 Hz / 63 ms
50 Hz / 20 ms
60 Hz / 17ms |
| Refresco de la indicación en pantalla |
16 Hz |

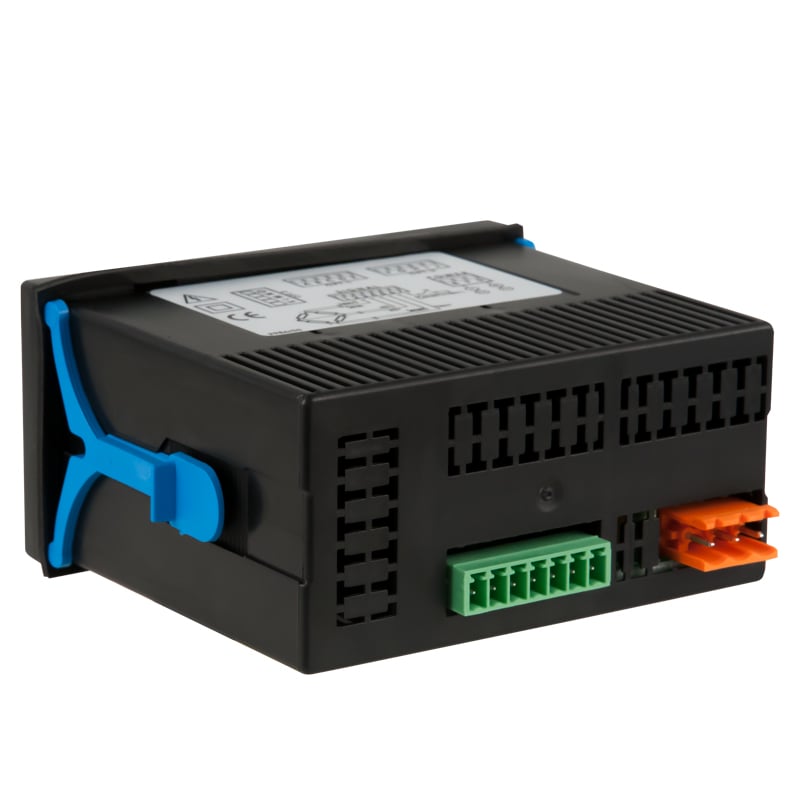

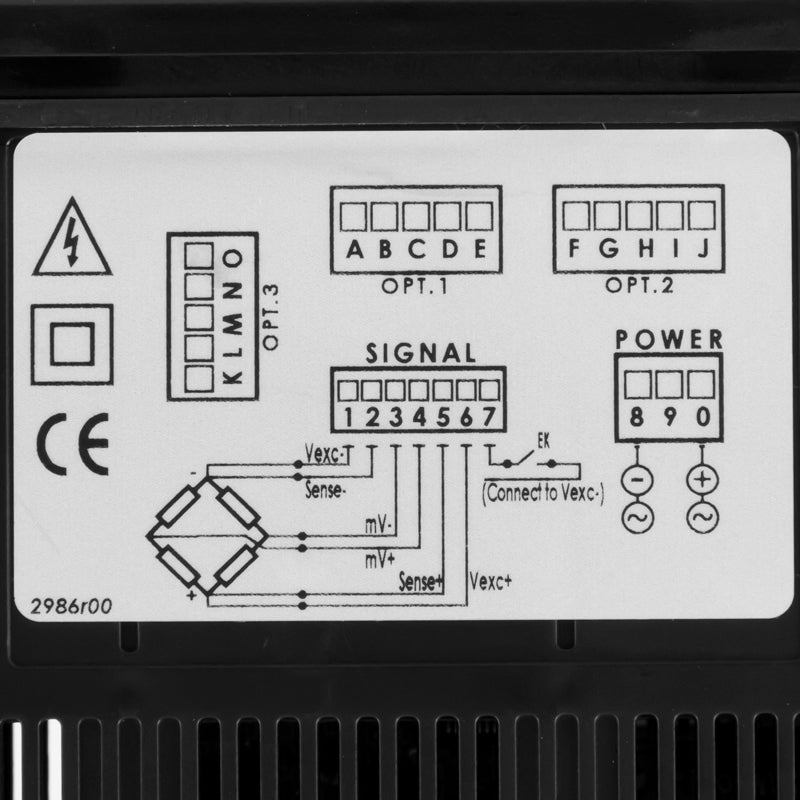

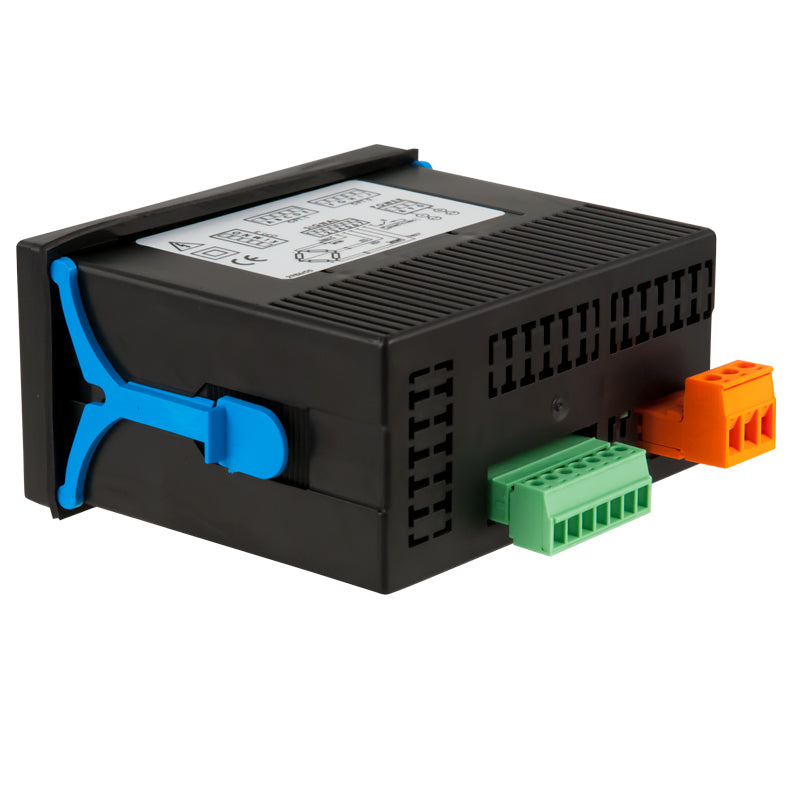

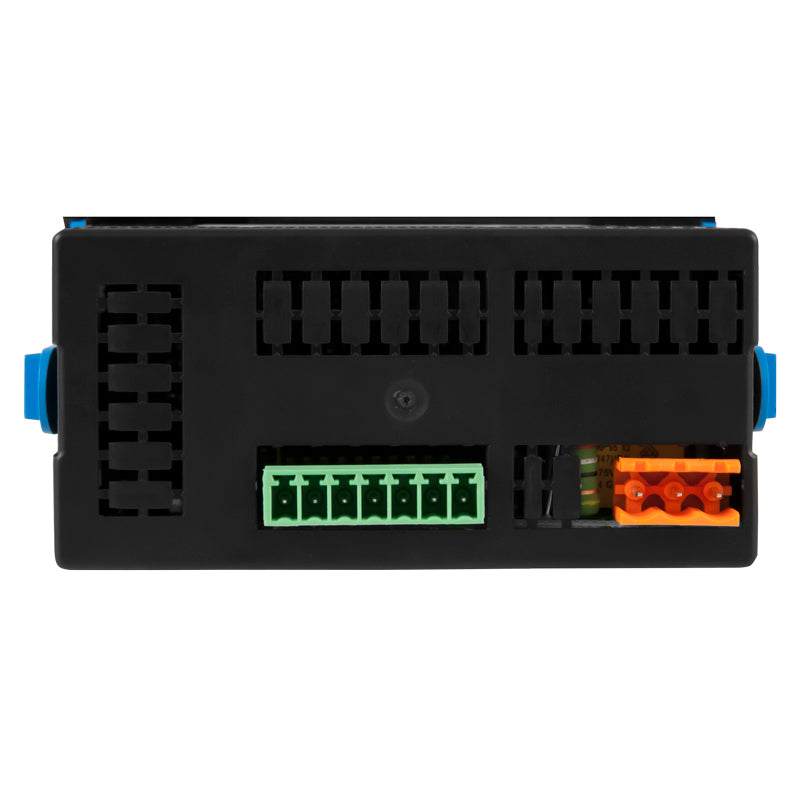

| Conexiones eléctricas |
Borne enchufable de tornillo, 1 ... 2,5 mm² |
| Alimentación |
PCE-DPD-F1: 85 ... 265 V AC / DC
PCE-DPD-F2: 11 ... 60 V DC / 24/48 V AC |
| Consumo |
Máx. 1 W (sólo indicador)
Máx. 4 W (indicador con opciones) |
| Protección |
Frontal: IP65 |
| Montaje |
Panel |
| Corte del panel |
92 x 44 mm |
| Dimensiones |
96 x 48 x 91 mm |
| Peso |
Aprox. 150 g |
| Temperatura operativa |
0 ... 50 °C |
| Temperatura de almacenamiento |
-20 ... 70 °C |
| Tiempo de calentamiento |
Aprox. 15 Minutos |
_x000D_
_x000D_

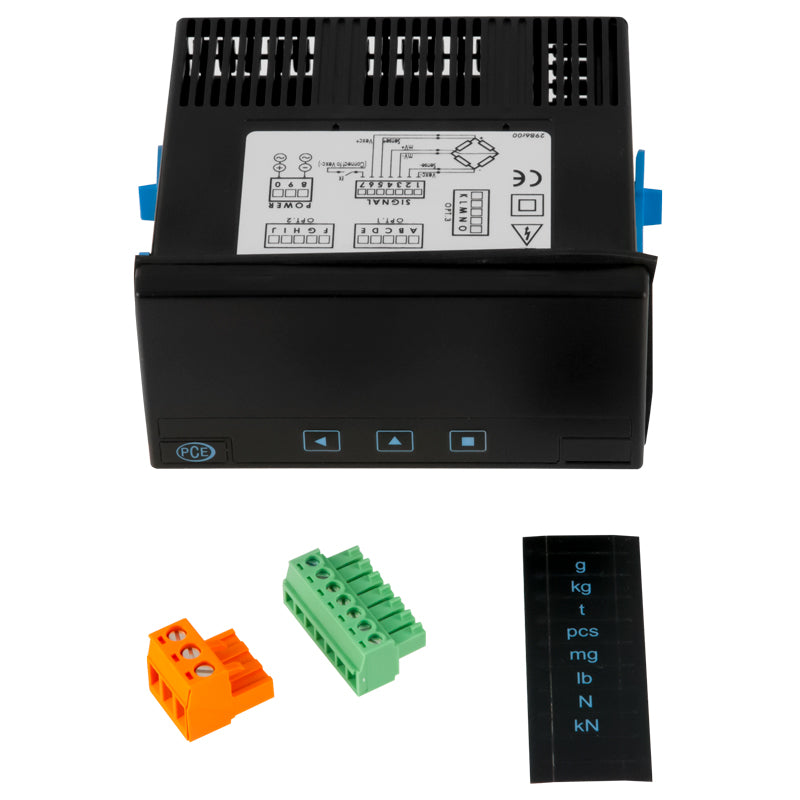

1 x Indicador de pesaje serie PCE-DPD-F
_x000D_
1 x Terminal de alimentación
_x000D_
1 x Terminal de señal
_x000D_
1 x Lámina de unidades
_x000D_
1 x Manual de instrucciones
