Detalles del producto

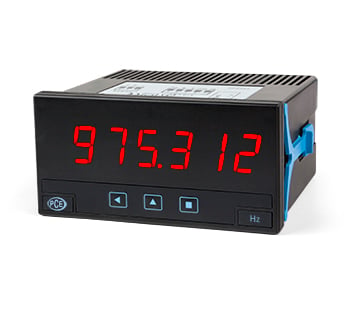

Indicador de panel digital de pulsos serie PCE-DPD-Px
Contador de impulsos, tacómetro y periodímetro / Pantalla de LED 6 dígitos de color rojo de 14 mm
Este indicador de panel digital multifunción es un contador de impulsos, tacómetro y y periodímetro, para todo tipo de señales de impulsos, y para todos tipo de aplicaciones en la industria. El indicador de panel digital tiene señales de entrada tipo impulso, y los tipos más habituales en la industria son NPN, PNP, Namur, push-pull, inductivo, libre de potencial, cuadratura, ... El indicador de panel digital tiene un tamaño de 96 x 48mm y muestra los valores en una pantalla LED de 6 dígitos de color rojo de 14 mm. El indicador de panel digital tiene funciones para configurar rápidamente el sensor, multiples tipos de contaje (suma, resta, inhibición, cuadratura, ...), accesos directos a setpoints de alarma, función "trigger sense" y retardos de alarma configurables, entre otras funciones. Este dispositivo tiene un diseño modular lo que le permite una gran flexibilidad a la hora de sustituir, cambiar, añadir o reemplazar cualquiera de sus módulos que necesite.
- Indicador de panel digital con función de contador de impulsos, tacómetro y periodímetro
- Pantalla de LED 6 dígitos de color rojo de 14 mm
- Dimensiones 96 x 48 mm
- Funciones: Entradas Push-pull, NPN, PNP, Namur, pick-up, TTL, inductivos, contacto mecánico, señales cuadratura (encoder)
- Dos versiones de alimentación 85/265 Vac/dc / 11/60 Vac/dc
| Pantalla |
LED de 6 dígitos y 7 segmentos |
| Indicación |
999999 / -199999 |
| Punto decimal |
Configurable |
| Color |
Rojo o verde (consultar disponibilidad) |
| Altura dígitos |
14 mm |
| Señales aceptadas |
NPN, PNP, Namur, pick-up, TTL, inductivos, mecá-nicos, cuadratura, ... |
| Tensión de excitación |
+5 Vdc, +9 Vdc, +15 Vdc, +18 Vdc (máx. 70 mA) |
| Vdc máxima a la entrada |
±30 Vdc |
| Precisión del cuarzo |
±0.01 % |
| Estabilidad térmica |
20 ppm/ºC |
| Refresco del display |
15 refrescos / segundo |
| Frecuencias máximas |
contaje hasta 250 KHz
tacómetro y periodímetro hasta 500 KHz |
| Frecuencias mínimas |
tacómetro y periodímetro hasta 1 mHz (0.001 Hz) |
| Alimentación ‘1’ |
85 a 265 Vac/dc (aislada 2500 Veff) |
| Alimentación ‘2’ |
11 a 60 Vdc y 24/48 Vac (aislada 1500 Veff) |
| Opciones de salida y control |
relés, salidas analógicas, comunicaciones serie, ... |
| Consumo |
<1.5 W (solo indicador)
<4.0 W (indicador con opciones) |
| Conexiones eléctricas |
Borna enchufable de tornillo |
| Protección |
Frontal: IP65 |
| Montaje |
Panel |
| Corte del panel |
92 x 44 mm |
| Dimensiones |
96 x 48 x 91 mm |
| Peso |
Aprox. 150 g |
| Temperatura operativa |
0 ... 50 °C |
| Temperatura de almacenamiento |
-20 ... 70 °C |
1 x Indicador de panel digital serie PCE-DPD-Px
1 x Terminal de alimentación
1 x Terminal de señal
1 x Lámina de unidades
1 x Manual de instrucciones
Nota: El manual completo, ficha técnica y resto de documentación en Castellano del dispositivo lo encontrará en la sección de descargas.
