Detalles del producto
Indicador de corriente con diferentes señales de entrada / alimentación del sensor /
pantalla de 5 dígitos / reloj interno en tiempo real / salida analógica opcional e interfaz RS-485 / parte frontal IP 65
El indicador de panel es un equipo para indicar las magnitudes de procesos, y está disponible en cuatro diferentes versiones. Además de tener la pantalla digital entradas para las señales normalizadas 0/4-20 mA y 0-10 V, también puede conectarle sensores de temperatura de resistencia y termoelementos. Gracias a su pantalla digital de tres colores y los LEDs, que se iluminan cuando se superan los valores límite, el usuario puede valorar de forma rápida los valores de medición actuales en el indicador de panel. Además, en su pantalla digital puede pre-configurar 1 de las 56 diferentes unidades disponibles. Este indicador de panel posee una escala digital de más de 21 puntos que le permite una copia precisa de curvas específicas. El indicador de panel cuenta con protección IP65 en el frontal, y por tanto está protegido contra polvo y agua. La configuración del indicador de panel se efectúa a través de las teclas en la parte frontal. Mediante la interfaz opcional RS-485 puede ajustar los parámetros del indicador a través del software. Puede impedir que se manipulen los ajustes mediante una contraseña. El uso de este indicador digital es muy amplio gracias a la alimentación del sensor, las dos salidas de alarma y el reloj en tiempo real. Además, la pantalla digital se puede equipar opcionalmente con una salida analógica y una interfaz RS-485 (protocolo Modbus). También la alimentación del indicador se puede elegir según las necesidades (20 - 40 V AC/DC o 85 - 253 V AC/DC).
- Escalado de 21 puntos
- IP 65 en la parte frontal
- 56 diferentes unidades
- Indicador digital para procesos industriales
- Dos salidas de alarma
- Alimentación del sensor de 24 V
- Interfaz RS-485 opcional
- Indicador digital de 5 dígitos
- Programable mediante los botones frontales o a través del kit de programación opcional
(solo para modelos con RS485)
| Especificaciones técnicas |
| Entradas |
Pt100, Pt500, Pt1000 de 2,3 o 4 hilos
Termopares tipo J, K, N, E, R, S
Resistencia 0 ... 410 Ω / 4010 Ω
Corriente -24 ... +24 mA
Tensión: -10 ... +63 mV, -13 ... +13 V |
| Cuota de medición |
1 / segundo |
| Resolución de la pantalla digital |
16 bit |
| Precisión |
0,1 % |
| Impedancia interna |
Medición de tensión: 1 MΩ
Medición de corriente: 12 Ω |
| Escala |
21 puntos |
| Pantalla digital |
LED de 5 dígitos de 7 segmentos, en tres colores |
| Rango de indicación |
-19999 ... 99999 |
| Unidades |
selección entre 56 unidades disponibles |
| Alimentación del sensor |
24 V DC, máx. 30 mA |
| Salidas |
2 relés de alarma
(contacto de cierre, 250 V AC / 0,5 A)
2 relés de alarma
(contacto inverso, 250 V AC / 0,5 A)
Salida analógica (0/4 ... 20 mA o 0 ... 10 V)
Interfaz RS-485
Colector abierto NPN (30 V DC / 30 mA) |
| Temperatura ambiental |
Funcionamiento: -25 ... +55 ºC
Almacenado: -33 ... +70 ºC |
| Dimensiones de la pantalla digital |
96 x 48 x 93 mm |
| Dimensiones para instalación en panel |
92 x 45 mm (según DIN) |
| Tensión de alimentación |
85 ... 253 V AC (45 ... 65 Hz) o DC
20 ... 40 V AC (45 ... 65 Hz) o DC |
| Tipo de protección |
Frontal IP 65 de la pantalla digital |
| Peso de la pantalla digital |
< 200 g |
| Montaje |
Clips de montaje con tornillos de sujeción, conexión mediante regletas de bornes |
| Carcasa de la pantalla digital |
Plástico robusto |
Contenido del envío

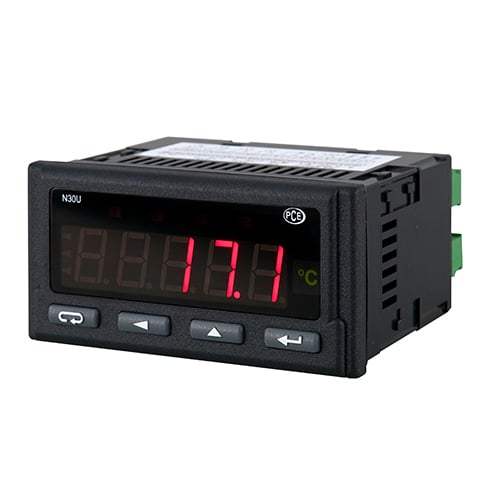

1 x Indicador de panel PCE-N30U
1 x Material de sujeción
1 x Instrucciones de uso
