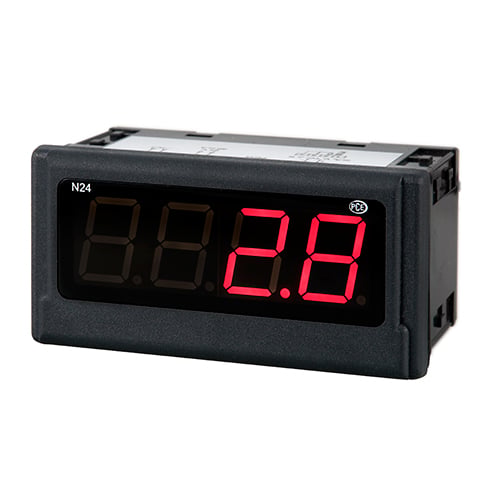

Detalles del producto
Indicador de corriente de 4 dígitos con altura de 20 mm / IP 65 en la parte frontal /
alimentación del sensor / para señales normalizadas 4 ... 20 mA / configuración a través del software
El indicador de panel sirve para la valoración de la señal de procesos más común 4...20 mA. Con el indicador de panel tiene la posibilidad de configurar la señal de entrada de forma libre le permite un uso muy variado. El valor actual de la pantalla para panel se puede leer fácilmente gracias a la gran pantalla de 4 dígitos. La alimentación del sensor de 24 V opcional le permite una conexión directa de sensores de 2 hilos o de transductores, lo que simplifica el uso de este indicador de panel. Los diferentes modelos se diferencian también en la tensión de alimentación. Además de una alimentación de 230 V es posible usar 20 - 40 V para su funcionamiento. La configuración del indicador de panel se efectúa a través del software libre LPCon. Mediante al
adaptador de programación PCE-PD14 puede efectuar ajustes o leer los valores. Las configuraciones realizadas a través del software en el indicador de panel pueden ser registradas y ser recuperadas.
- Protección IP 65 en la parte frontal
- Para señales de procesos de 4-20 mA
- Conexión mediante tornillo
- Alimentación del sensor
- Configuración a través del software
- Indicador de procesos con pantalla LED
| Entrada | 3,6 mA ... 4 mA ... 20 mA ... 22 mA |
| Precisión | ± (0,2 % FS + 1 dígitos) |
| Impedancia interna | 10 Ω ± 1 % |
| Escala | 2 puntos |
| Pantalla | LED de 4 dígitos de 7 segmentos, altura: 20 mm |
| Rango de indicación | -19999 ... 99999 |
| Alimentación del sensor | 24 V DC, máx. 30 mA |
| Temperatura ambiental | Funcionamiento: -10 ... 55 ºC
Almacenado: -25 ... +85 ºC |
| Dimensiones | 96 x 48 x 64 mm |
| Dimensiones para instalación en panel | 92 x 45 mm (según DIN) |
| Tensión de alimentación | 230 V AC, 85 ... 253 V AC/DC
20 ... 40 V AC/DC |
| Tipo de protección | Frontal: IP 65 |
| Peso | Aprox. 200 g |
| Montaje | Clips de montaje con tornillos de sujeción, conexión mediante regletas de bornes |
| Carcasa | De plástico robusto |
1 x Indicador de panel PCE-N24S
1 x Material de sujeciónción
1 x Junta
1 x Instrucciones de uso
Nota: El indicador se entrega con la configuración seleccionada sin escalar la señal de medición. El adaptador de programación PCE-PD14 para configurar el indicador.
