Detalles del producto

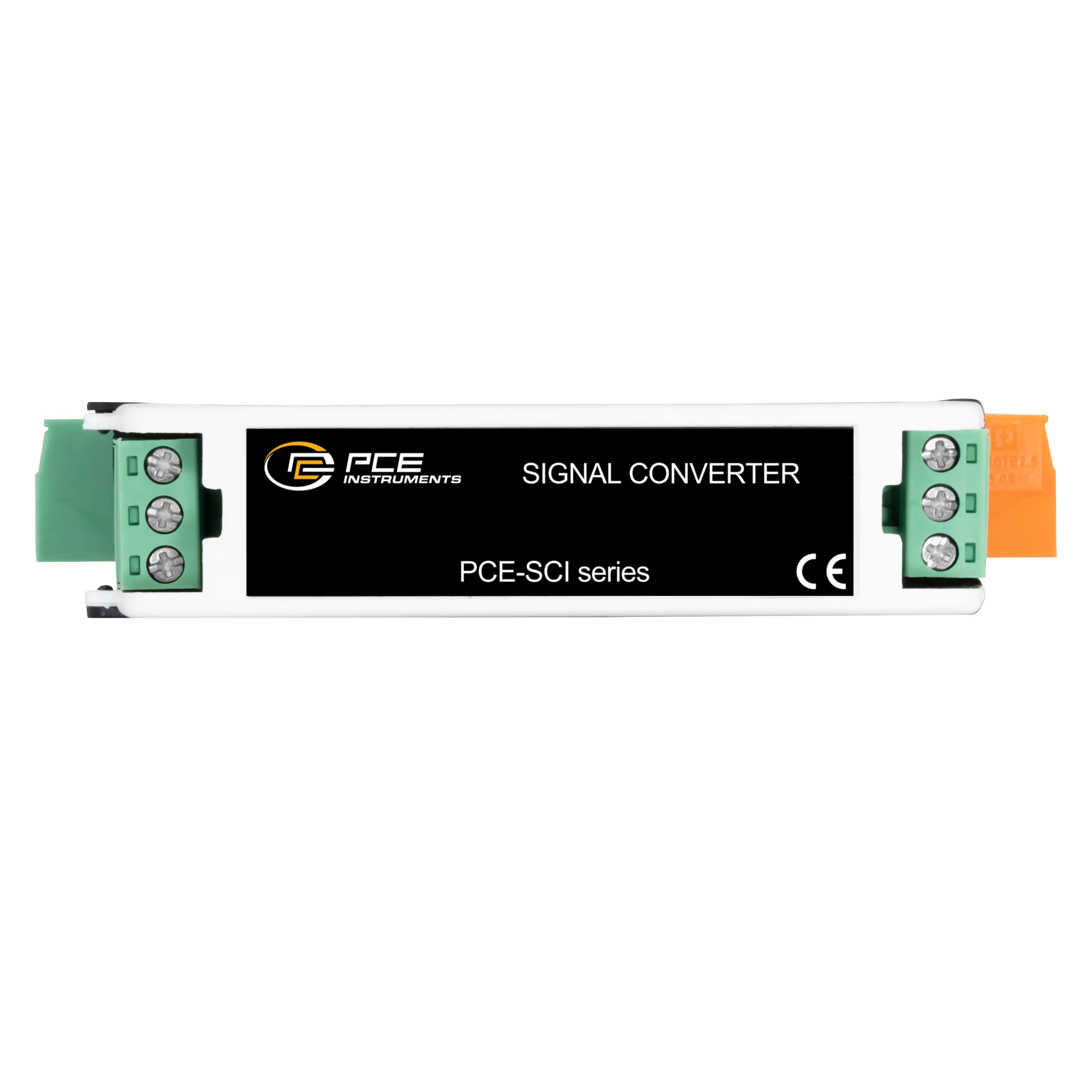

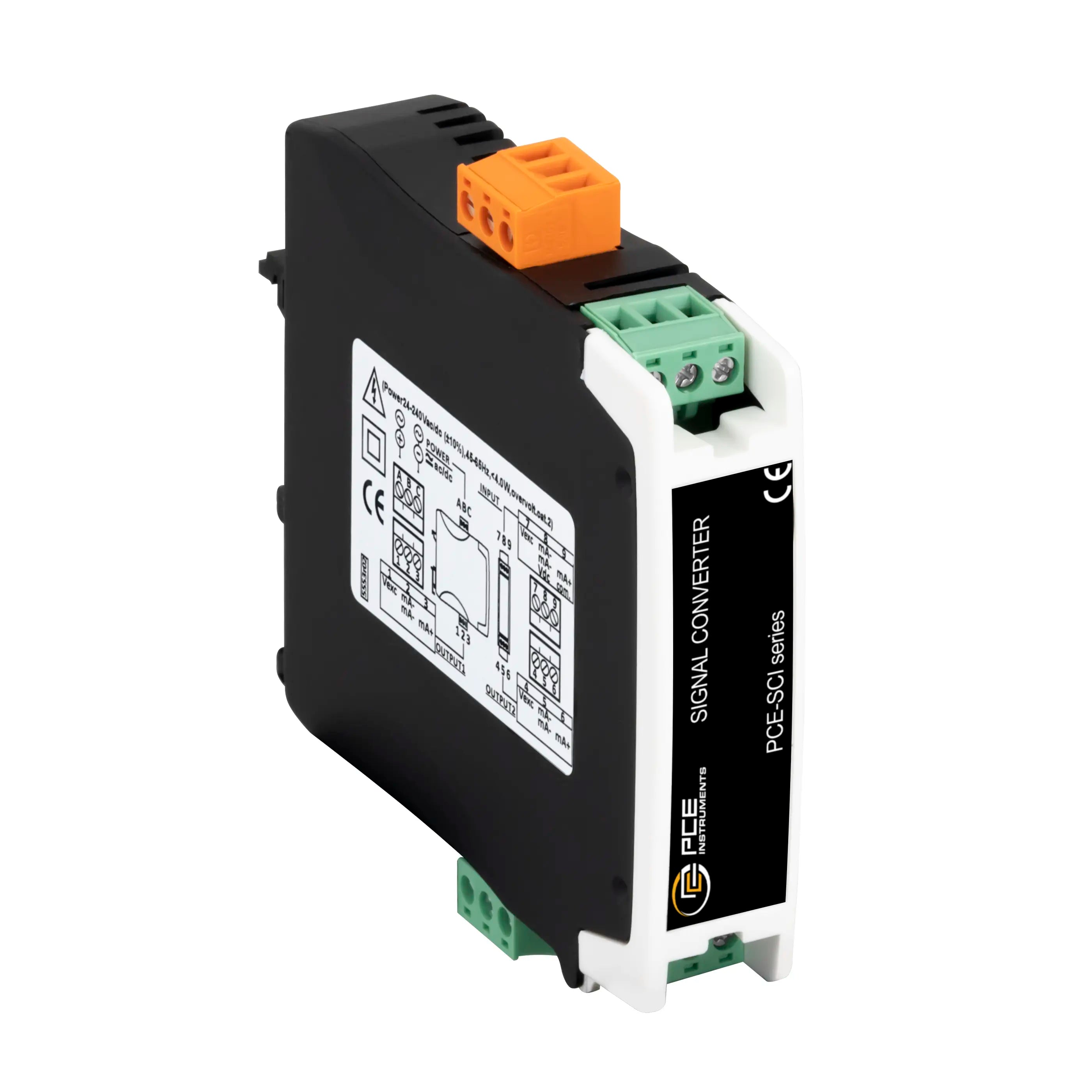

Convertidor de señales eléctricas / Configurable a través de 2 teclas / Pantalla de 2 dígitos y 7 segmentos / Función contraseña

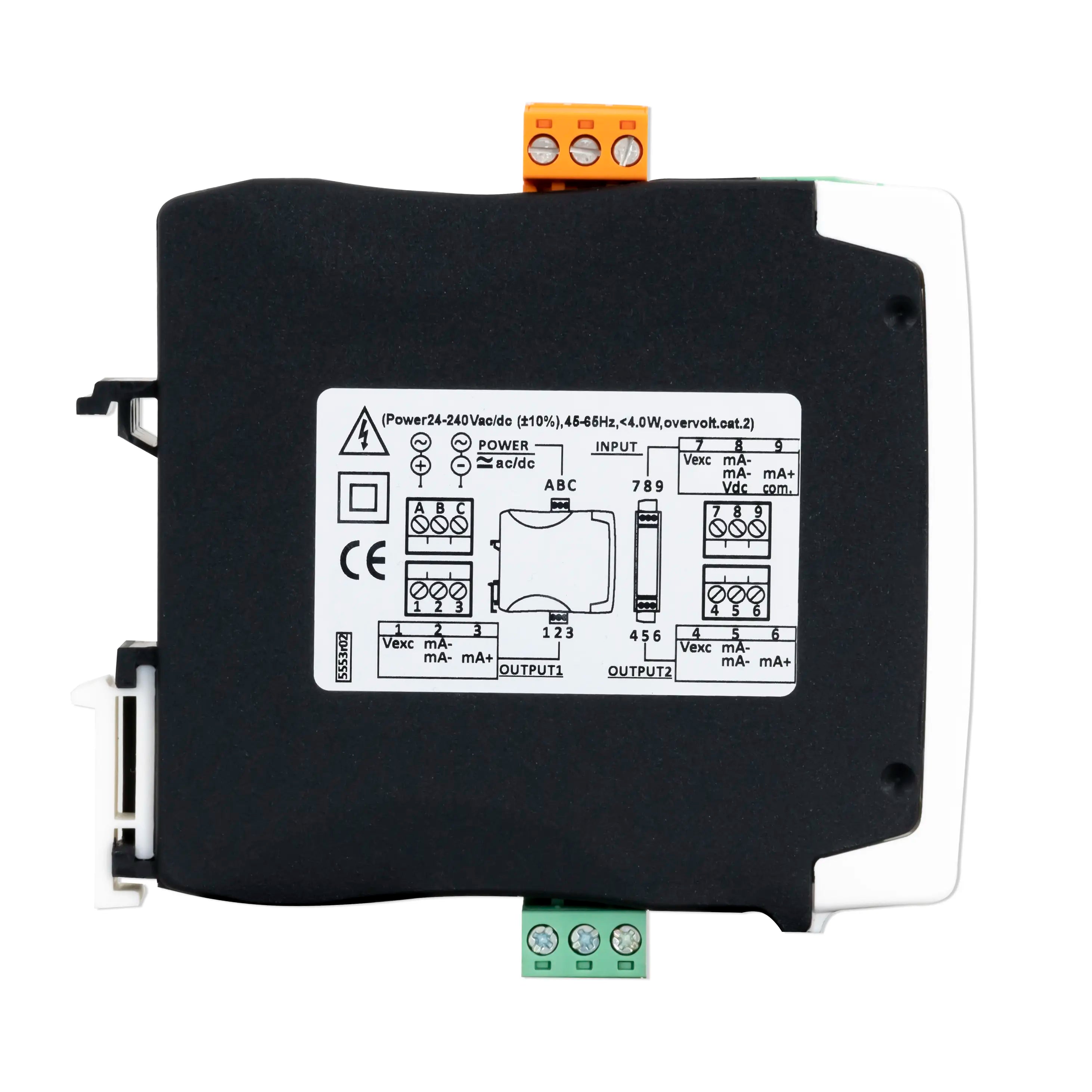

El convertidor de señales eléctricas configurable es un duplicador y convertidor de señales de proceso. Puede entrar con una señal de 4 ... 20 mA y 0 ... 10 V DC. El convertidor de señales electricas configurable suministra una tensión de excitación en caso necesario. Dispone de 2 salidas, de las cuales la salida 1 es fija a 4 ... 20 mA y la salida 2 es configurable a 4 ... 20 mA o 0 ... 10 V DC. Está aislado a 4 vías entre los circuitos de alimentación, señal de entrada, salida 1 y salida 2.
El aislamiento del circuito evita los bucles de masa y la propagación de picos de tensión, protegiendo los dispositivos y la integridad de la señal. Puede acceder al sistema de configuración (pantalla y pulsadores) detrás de la tapa frontal para configurar de forma rápida y sencilla el dispositivo. El convertidor de señales eléctricas integra una función de contraseña para bloquear el acceso a la configuración. El de para señales eléctricas configurable está diseñado para uso industrial, con posibilidad de integración en una amplia gama de aplicaciones, costes reducidos, excelente calidad y personalización opcional del convertidor de señales eléctricas para uso individual.
- Duplica señales analógicas
- 4 ... 20 mA y 0 ... 10 V
- Configuración rápida mediante 2 pulsadores

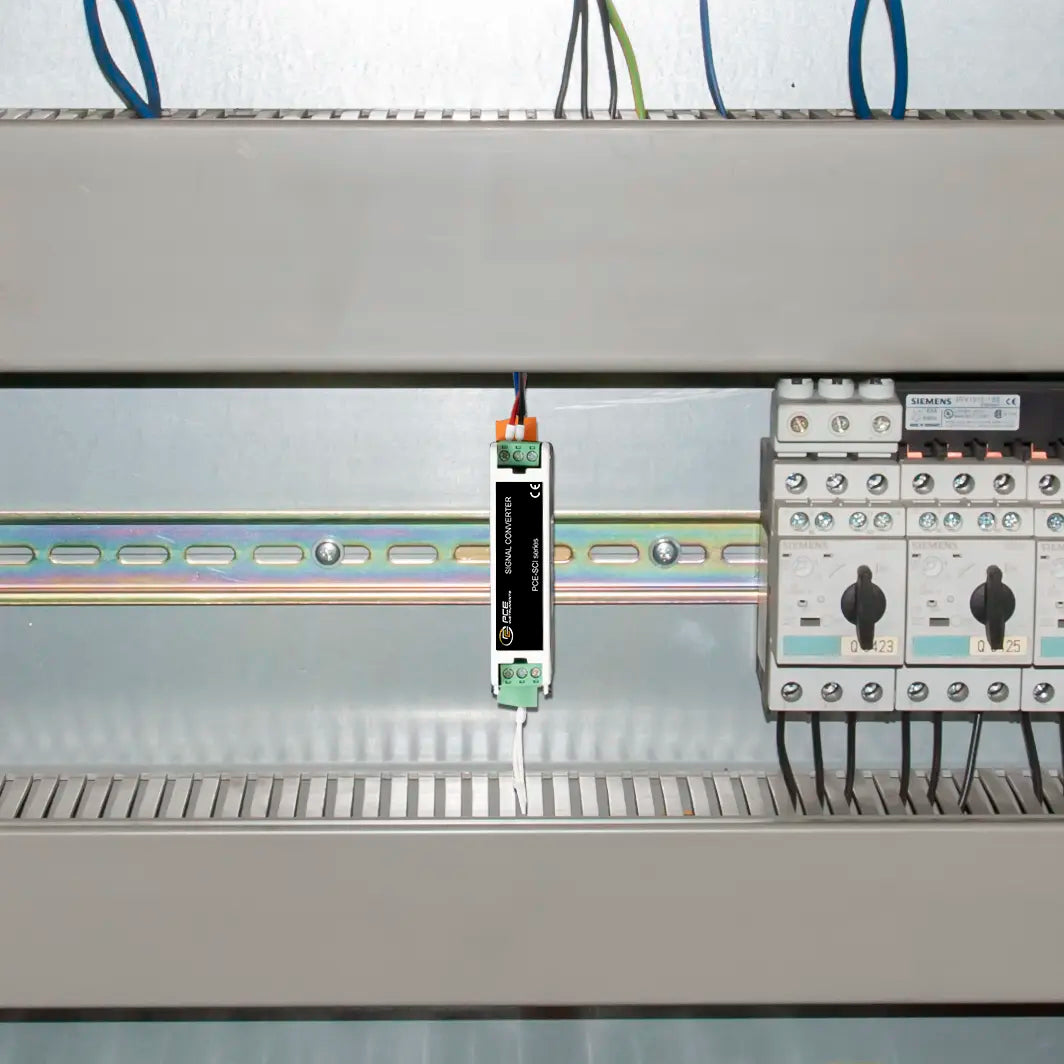

- Montaje sobre carril DIN estándar
- Entradas y salidas aisladas galvánicamente

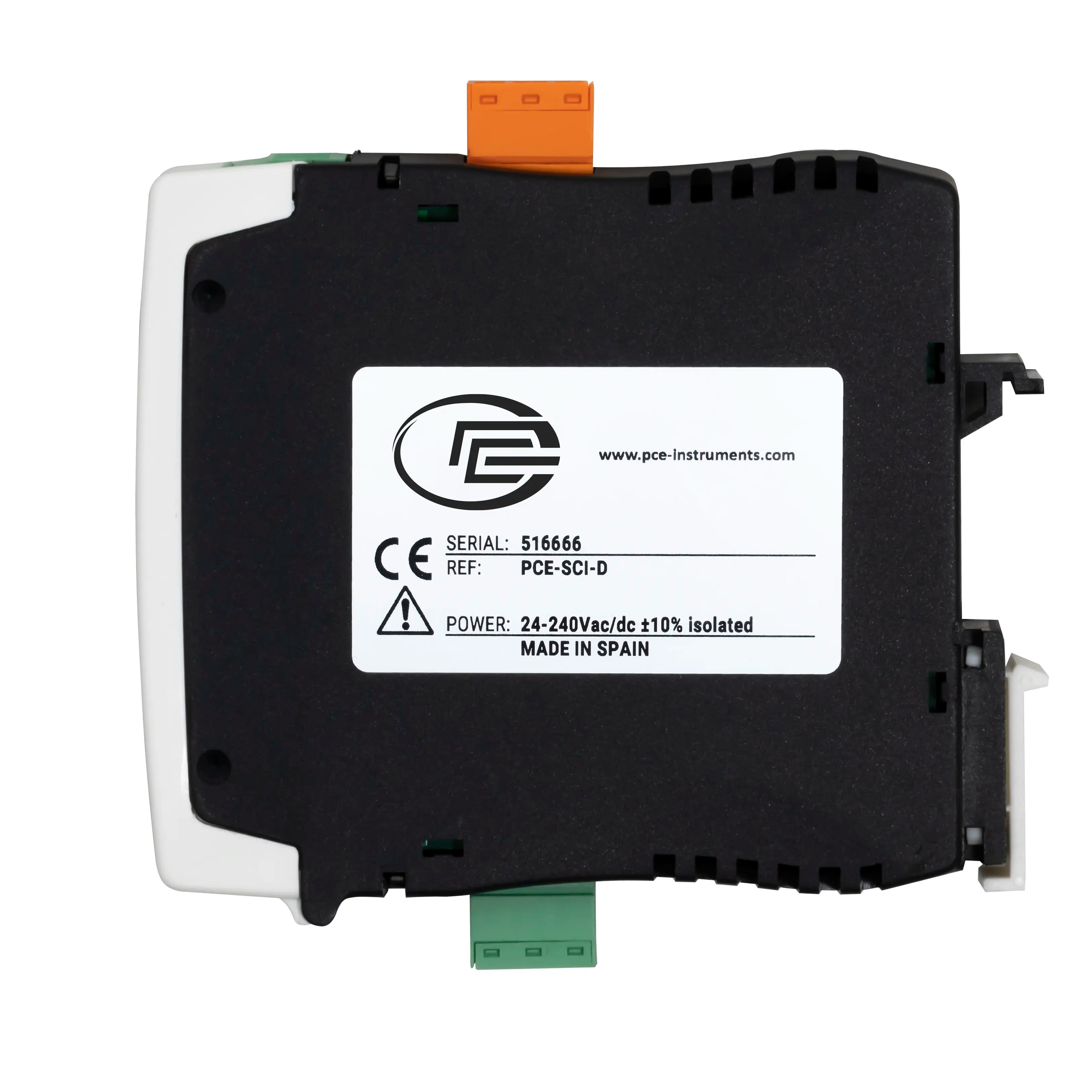

- Alimentación 24 ... 250 V AC/DC
| Entrada corriente |
| Rango |
4 ... 20 mA |
| Precisión |
0,3 % F.S. |
| Sobreseñal máx. |
25 mA |
| Tipo de señal |
Activo / Pasivo |
| Impedancia de entrada |
< 2 V DC caída de tensión en terminales |
| Respuesta por pasos |
< 300 ms (0 ... 99 % señal) |
| |
| Entrada tensión |
| Rango |
0 ... 10 V DC |
| Precisión |
0.3 % F.S. |
| Sobrecarga |
25 V DC |
| Tipo de señal |
Activo / Pasivo |
| Impedancia de entrada |
> 1 MΩ |
| Respuesta por pasos |
< 300 ms (0 ... 99 % señal) |
| |
| Salida 1 |
| Salida 4/20 mA activa |
4 ... 20 mA activa / Máx. > 20,5 mA / mín. <1,0 mA / Carga < 400 Ω
|
| Salida 4/20 mA pasiva |
4 ... 20 mA pasiva / Máx. 30 V DC en terminales |
| |
| Salida 2 |
| Salida 4/20 mA activa |
4 ... 20 mA activa / Máx. > 20,5 mA / mín. <1,0 mA / Carga < 400 Ω
|
| Salida 4/20 mA pasiva |
4 ... 20 mA pasiva / Máx. 30 V DC en terminales |
| Salida 0/10 V DC |
0 ... 10 V DC / Máx. 10,5 V DC / Min. < -0,05 V DC / Carga > 10 kΩ
|
| |
| Otras especificaciones |
| Pantalla |
2 dígitos de 7 segmentos |
| Teclado |
2 pulsadores |
| Seguridad |
CAT II / 300V |
| Alimentación |
20 ... 240 V DC ±10%, aislada |
| |
60 ... 240 V AC ±10%, aislada |
| Frecuencia AC |
45 ... 65 Hz |
| Montaje |
Carril DIN estándar (35 x 7,5 mm) |
| Clase de protección |
IP30 |
| Protección de impacto |
IK06 |
| Altitud |
< 2000 m |
| Condiciones de funcionamiento |
0 ... +50 °C / 0 ... 95 % H.r. sin condensación |
| Condiciones de almacenamiento |
-20 ... +70 °C / 0 ... 95 % H.r. sin condensación |
| Dimensiones |
110 x 22 x 118 mm |
| Peso |
126 g |

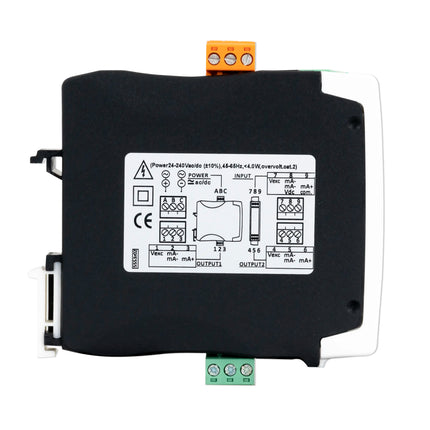

1 x Convertidor de señales eléctricas PCE-SCI-D
1 x Manual de instrucciones
