Convertidor de señal PCE-SCI-U
Para señales de procesos, termopares, sondas de temperatura resistivas, resistencias y potenciómetros / Alimentación universal de 18…265 VAC(50/60Hz)/DC

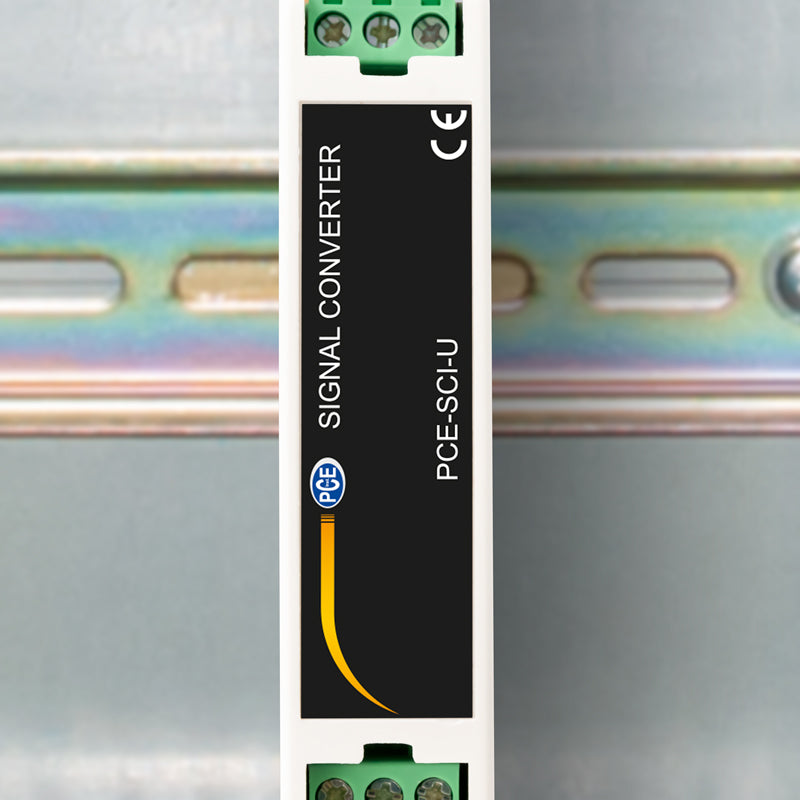

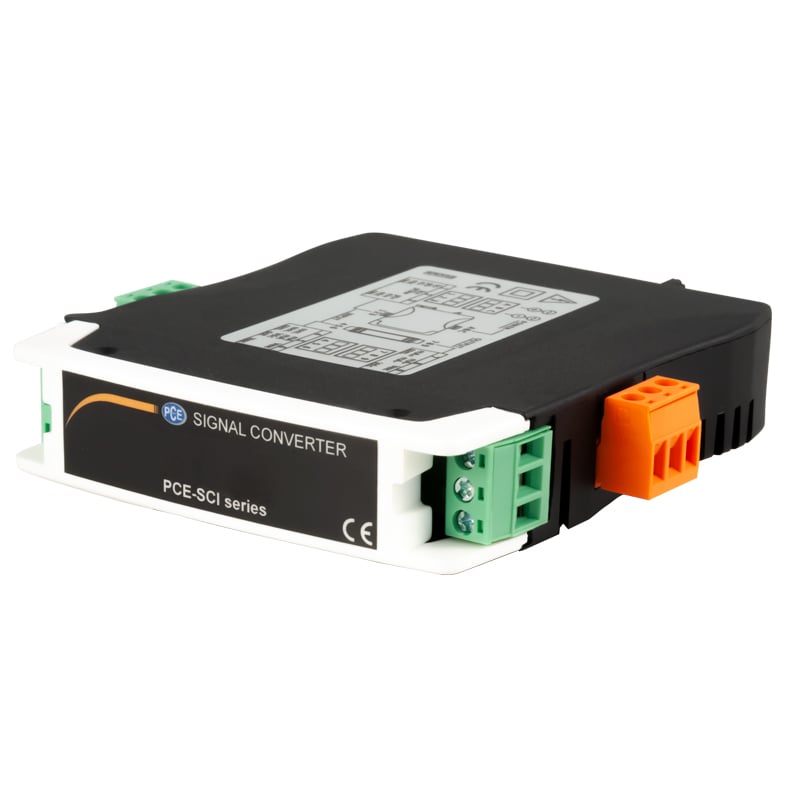

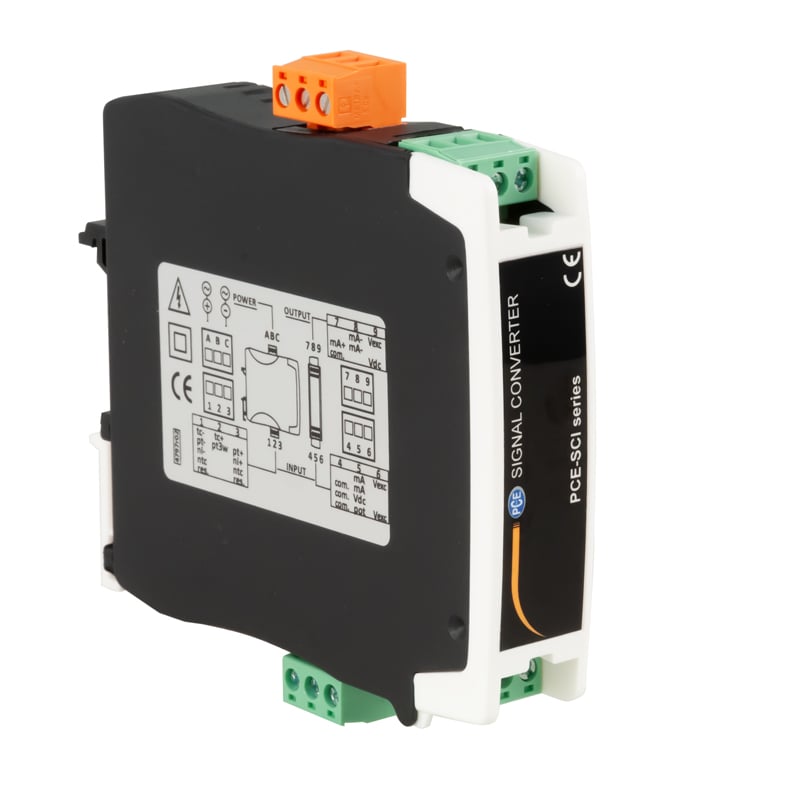

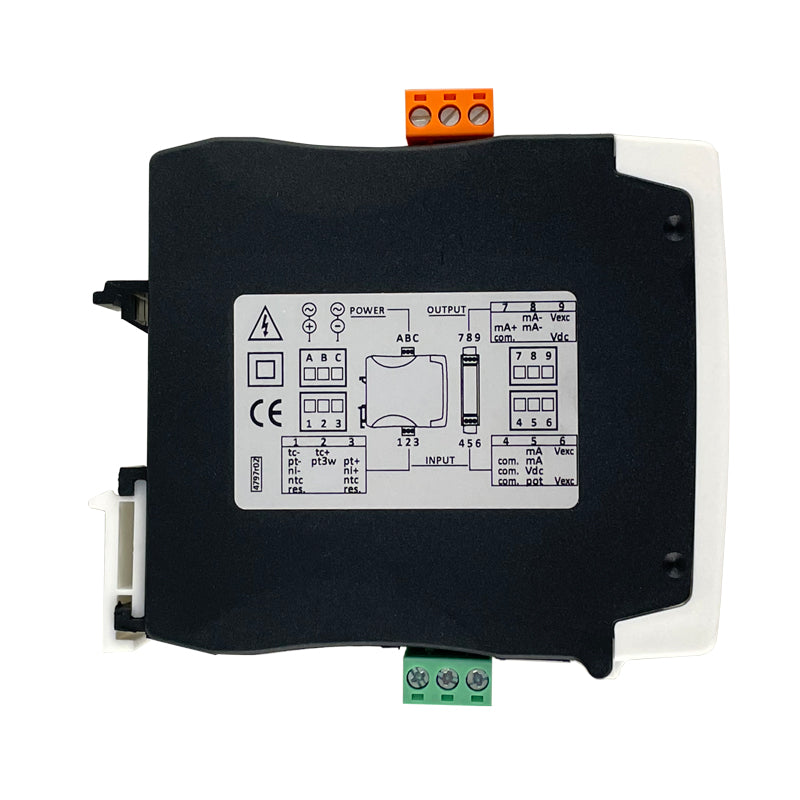

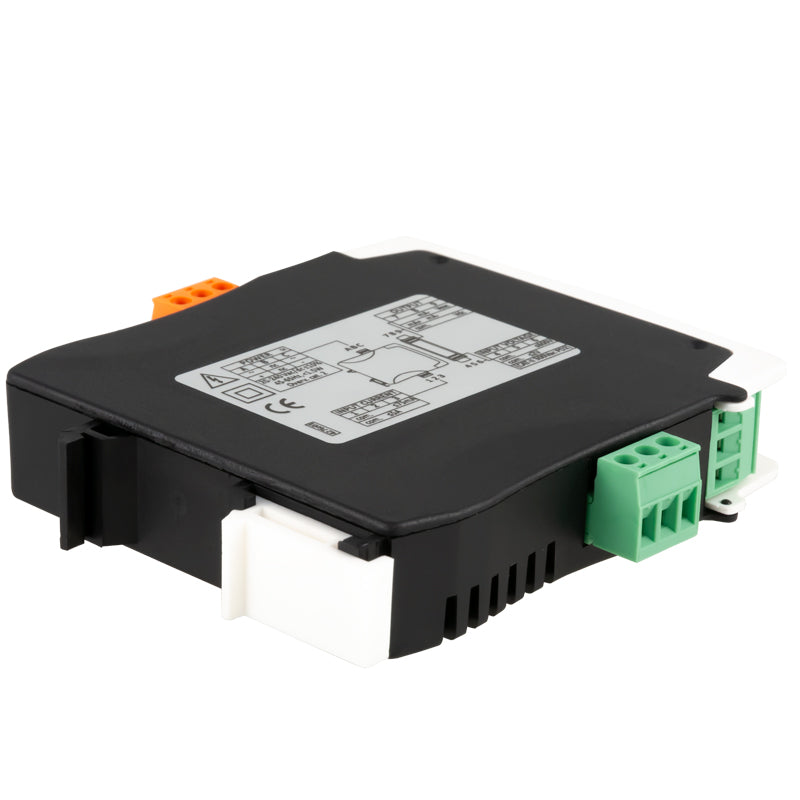

El convertidor de señal aislado multiseñal es ideal para montaje en carril DIN. Este convertidor de señal acepta señales de procesos, termopares, sondas de temperatura resistivas, resistencias y potenciómetros. Estos convertidores de señal son ideales para los fabricantes de maquinaria, integradores y comerciales. El convertidor de señal es fácil y rápido de configura, mediante códigos. Este sistema de configuración se encuentra tras la tapa frontal abatible. El convertidor de señal tiene funciones para la activación de señales de salida a nivel alto y bajo, para facilitar la comprobación del sistema. Estos convertidores de señales han sido diseñados para uso industrial, con capacidad de integración en diversas aplicaciones, con un bajo coste, una buena calidad y opciones para que el usuario lo personalice.
- Configuración fácil por códigos
- Señal de procesos mA y Vdc
- Termopares tipo K, J, N, E, T, R, S, B
- Sondas de temperatura resistivas tipo Pt100, Pt500, Pt1000, Ni100, Ni200, Ni1000, PTC y NTC
- Resistencias y potenciómetros
- Funciones incluidas alarmas, filtros de pantalla, brillo, password
- Alimentación universal de 18…265 VAC(50/60Hz)/DC
Rangos de señal
Procesos
Temperatura
Resistencias
Potenciómetros |
4/20 mA, 0/10 Vdc (activas y pasivas);
tensión de excitación +15Vdc @30mA
Termopares tipo J, K, N, E, T, R y S (compensación automática de la unión fría del termopar)
Sondas tipo Pt, Ni, NTC
De 100 K, 50 K, 25 K, 10 K, 5 K y 2.5 K
Valor nominal entre 500 Ohm y 20 KOhm |
| |
|
Rango de señal de salida
En mA
En Vdc |
4/20 mA activa, máx. 22 mA, mín. 1.5 mA, carga máx. < 400 Ohm 4/20 mA pasiva, máx. 30 Vdc en terminales
0/10 Vdc, máx. 11 Vdc, mín. -1 Vdc, carga mín. > 1 KOhm |
| Pantalla |
2 dígitos de 7 segmentos, altura de 5 mm, color rojo |
| Teclado |
2 pulsadores |
| Salida de alimentación |
Vexc. de +15 Vdc configurable en el terminal 5 |
| Alimentación |
Universal 18…265 V AC (50/60Hz)/DC |
| Consumo |
<1,0 W |
| Conexiones eléctricas |
Borne enchufable de tornillo |
| Protección IP |
IP30 |
| Protección contra impactos |
IK06 |
| Conexiones |
Borna enchufable de tornillo (paso de 5,08 mm) |
| Montaje |
Carril DIN estándar (35 x 7,5 mm) |
| Dimensiones |
106 x 108 x 22,5 mm |
| Peso |
Aprox. 150 g |
| Temperatura operativa |
0 ... 50 °C |
| Temperatura de almacenamiento |
-20 ... 70 °C |
| Tiempo de warm-up |
15 min. |
1 x Convertidor de señal PCE-SCI-U
4 x Terminales enchufables, conectados al dispositivo
1 x Guía rápida en inglés
Nota: El manual completo, ficha técnica y resto de documentación en Castellano del dispositivo lo encontrará en la sección de descargas.
