Detalles del producto

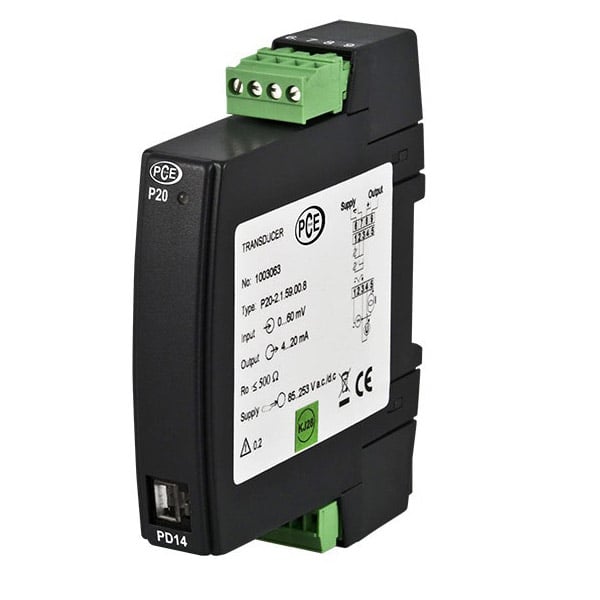

Convertidor de señal para termoelementos y termómetros de resistencia /
ideal para señales normalizadas separación galvánica de la entrada y salida
_x000D_
El convertidor de señal se ha desarrollado para convertir la señal de diferentes sensores de temperatura en una señal normalizada de 4 ... 20 mA. El convertidor de señal además de sensores de temperatura como Pt100, Pt1000 o termoelementos, puede convertir otros diferentes tipos de señales. Por tanto, el convertidor de señal se puede usar de forma amplia. Incluso puede convertir tensiones de -10 ... +10 en diferentes escalas de 4 … 20 mA. La entrada, la salida y la alimentación del convertidor de señal están separadas galvánicamente. El convertidor de señal dispone de una compensación de temperatura propia que se necesita para convertir señales de termoelementos. Por tanto, no es necesario conectar una compensación de externa al convertidor de señal PCE-P20. Los parámetros del convertidor de señal se transfieren al aparato a través del adaptador de programación PCE-PD14. Esta función evita una manipulación indebida del proceso. El software también le permite ver los valores de medición actuales. Esto es sobretodo ventajoso cuando se realiza una configuración nueva en el convertidor de señal pero que aún no se ha enlazado con el proceso. Con esta función evita de antemano errores.
- Entradas para diferentes tipos de señal
- Salida 4 ... 20 mA
- Programación a través del software
- Salidas con separación galvánica
- Regleta de montaje
- De pequeñas dimensiones
Entrada
Pt100, Pt250, Pt500, Pt1000
Termoelemento tipo K, J, S, N
Tensión continua
Corriente continua
Resistencia |
-200 °C ... 850 °C
-200 °C ... 1200 °C
-10 V ... 10 V
-20 mA ... 20 mA
0 Ω ... 4000 Ω |
Salida
Tensión
Corriente |
0 ... 10 V, 10 ... 0 V, 0/1 ... 5 V, 5 ... 1/0 V
0/4 ... 20 mA, 20 ... 0/4 mA |
Resistencia de entrada
Tensión
Corriente |
> 1 MΩ
12 Ω ± 1% |
| Resistencia máxima en la salida |
≤ 500 Ω |
| Clase de precisión |
0,2 |
| Aislamiento |
Entrada y salida separados galvánicamente |
| Tensión de alimentación |
85 V ... 253 V AC / DC
20 V ... 40 V AC / DC |
| Ajustes |
mediante adaptador de programación PCE-PD14 se envía preprogramado |
| Temperatura operativa |
- 20 °C ... 55 °C |
| Temperatura de almacenamiento |
- 20 °C ... 85 °C |
| Humedad del aire máximo |
≤95 % H.r. |
Dimensiones
(ancho x alto x profundo) |
22,5 x 100 x 120 mm |
| Montaje |
Regleta de montaje de 35 mm |
| Peso |
125 g |
1 x Convertidor de señal PCE-P20
1 x Instrucciones de uso
(señal de entrada y rango de medición se pueden reprogramar con el PCE-PD14)
