Detalhes do produto

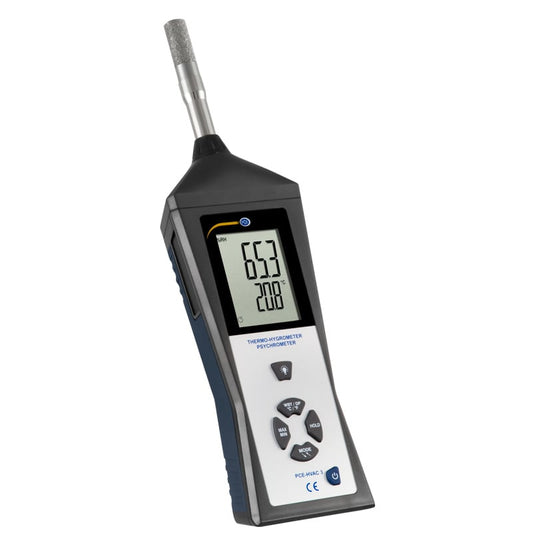

Termohigrómetro em caixa ergonómica / Iluminação de fundo / Deteção da temperatura (ºC, ºF) e humidade (% H.r.) ambiental / Cálculo do ponto de orvalho e da temperatura de bolbo húmido / Medição de valores extremos
_x000D_
O termohigrómetro é um equipamento de diagnóstico multifuncional para controlar os valores ambientais. O termohigrómetro mede a temperatura e humidade ambiental e calcula o ponto de orvalho e a temperatura de bolbo húmido em ºC e ºF. Consequentemente, o termohigrómetro é usado principalmente nos setores da medição de ventilação e climatização. O equipamento mede a temperatura e a humidade ambiental através do sensor integrado. Adicionalmente, pode ver a temperatura do ponto de orvalho e a temperatura de bolbo húmido no ecrã. A base para esse cálculo são os valores medidos com o sensor.
O termohigrómetro dispõe de um grande ecrã de duas linhas de fácil leitura com iluminação de fundo. Ao dispor de apenas 6 teclas, o manuseamento do equipamento é intuitivo, o que permite realizar medições ambientais no âmbito privado e profissional. Além de realizar medições esporádicas, também é possível realizar um acompanhamento durante um período prolongado, pois o termohigrómetro está equipado para tal.
_x000D_
_x000D_
- Caixa ergonómica
_x000D_
- Manuseamento com apenas uma mão
_x000D_
- Iluminação de fundo
_x000D_
- Indicação de valores extremos e HOLD
_x000D_
- Desligar automático desativável
_x000D_
- Medição do ponto de orvalho e temperatura de bolbo húmido
_x000D_
| Intervalo humidade relativa |
0 ... 20 % (precisão: ±4 % H.r.)
20 ... 40 % (precisão: ±3 % H.r.)
40 ... 60 % (precisão: ±2 % H.r.)
60 ... 80 % (precisão: ±3 % H.r.)
80 ... 100 % (precisão: ±4 % H.r.) |
| Intervalo temperatura |
-30 ... -19,9 °C (precisão: ±1,0 °C)
-20 ... +60 °C (precisão: ±0,5 °C)
+60 ... +100 °C (precisão: ±1,0 °C) |
| Resolução humidade relativa |
0,1 % |
| Resolução temperatura |
0,1 °C |
| Unidades |
°C
°F
Ponto de orvalho (°C / °F)
Temperatura de bolbo húmido (°C / °F) |
| Parâmetros de medição |
% H.r., GPP (Grains per pound), g/kg,
g/m³ (absoluto), gr/ft³ (absoluto) |
| Ecrã |
LCD dual |
| Tempo de resposta |
<15 segundos |
| Tipo de sensor |
Humidade relativa: Sensor capacitivo preciso
Temperatura: Termístor |
| Humidade absoluta |
0 ... 500 g/m³
0 ... 218,5 g/ft³ |
| Intervalo Temperatura do ponto de orvalho |
-30 ... +100 °C |
| Intervalo Temperatura de bolbo húmido |
0 ... +80 °C |
| Condições de funcionamento |
0 ... +50 °C, <80 % H.r. (sem condensação) |
| Condições de armazenamento |
-40 ... +85 °C, <99 % H.r. (sem condensação) |
| Alimentação |
1 x pilha de 9 V |
| Vida útil da pilha |
Aprox. 48 horas |
| Dimensões |
300 x 75 x 50 mm |
| Peso |
400 g |
_x000D_
_x000D_
1 x Termohigrómetro PCE-HVAC 3S
_x000D_
1 x Mala de transporte
_x000D_
1 x Pilha
_x000D_
1 x Instruções de utilização
_x000D_
1 x Tampa sinterizada
