Detalles del producto

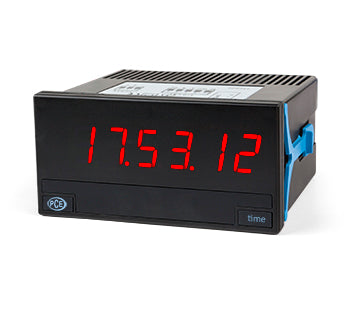

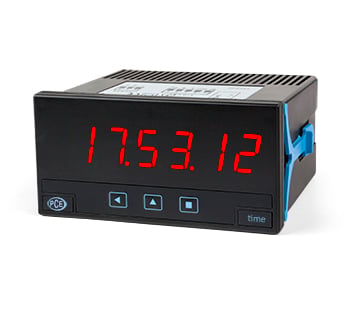

Indicador de panel digital serie PCE-DPC-Cx
Función de cronómetro con control Start, Stop y Reset / Pantalla LED de 6 dígitos de color rojo de 14 mm
Este indicador de panel digital con cronómetro con funciones de entrada start, stop y reset. El indicador de panel digital tiene un tamaño de 96 x 48mm y muestra los valores en una pantalla LED de 6 dígitos de color rojo de 14 mm. Dispone de diferentes formatos de lectura disponibles tanto en formato decimal como sexagesimal, con un valor de preset configurable y diferentes funciones de contaje. También proporciona tensión de excitación para sensores. El indicador de panel digital tiene alimentación universal alta o baja en AC / DC. Además tiene opciones de salida relé, transistor, control SSR, salida analógica y comunicaciones Modbus RTU.
- Indicador de panel digital con función de cronómetro
- Pantalla de LED 6 dígitos de color rojo de 14 mm
- Dimensiones 96 x 48 mm
- Funciones: Entradas Start/Stop/Reset, On power-up, Trigger sense, ...
- Dos versiones de alimentación 85/265 Vac/dc / 11/60 Vac/dc
| Especificaciones técnicas |
| Indicación sexagesimal |
mm.ss.cc / hh.mm.ss / dd.hh.mm mmmm.ss / hhhh.mm / dddd.hh |
| Indicación decimal |
ssssss /sssss.s / ssss.ss / mmmmmm / mmmmm.m / mmmm.mm / hhhhhh / hhhhh.h / hhhh.hh |
| Pantalla |
LED de 6 dígitos y 7 segmentos |
| Color |
Rojo o verde (consultar disponibilidad) |
| Altura dígitos |
14 mm |
| Función |
Cronómetro ascendente o descendente |
| Controles |
start, stop, reset |
| Controles por defecto * |
contacto libre de potencial |
| * configurable para push-pull, NPN, PNP, inductivos, ... |

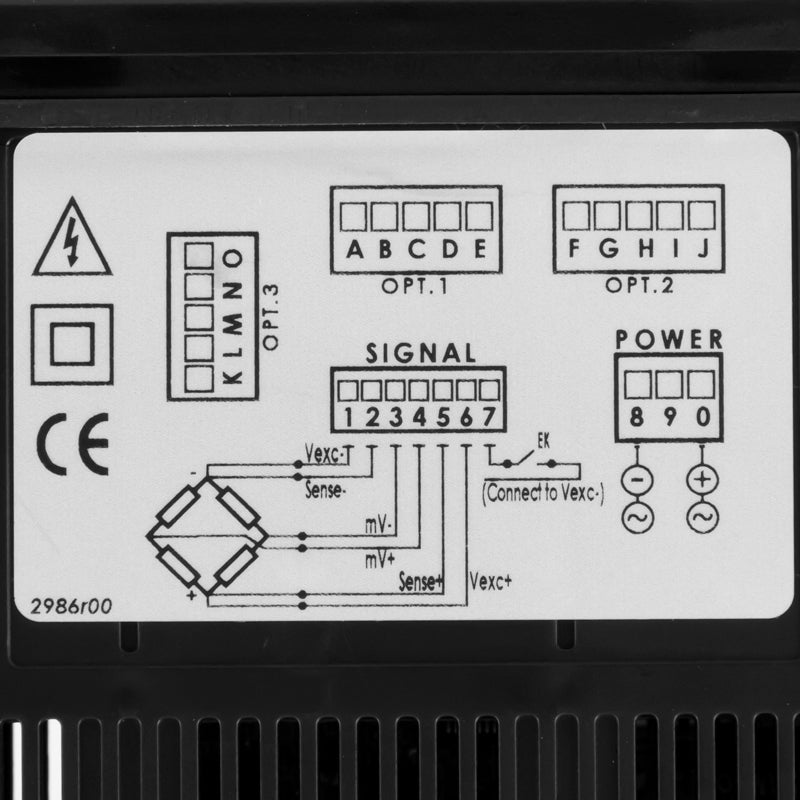

| Tensión de excitación |
+5 Vdc, +9 Vdc, +15 Vdc, +18 Vdc (máx. 70 mA) |
| Vdc máxima a la entrada |
±30 Vdc |
| Precisión |
100 ppm |
| Refresco del display |
12 refrescos / segundo |
| Reset |
frontal, posterior y por activación de alarma |
| Memoria de contaje |
mantiene en caso de pérdida de alimentación |
| Alimentación ‘1’ |
85 a 265 Vac/dc (aislada 2500 Veff) |
| Alimentación ‘2’ |
11 a 60 Vdc y 24/48 Vac (aislada 1500 Veff) |
| Opciones de salida y control |
relés, salidas analógicas, comunicaciones serie, ... |
| Consumo |
<1.5 W (solo indicador)
<4.0 W (indicador con opciones) |
| Conexiones eléctricas |
Borna enchufable de tornillo |
| Protección |
Frontal: IP65 |
| Montaje |
Panel |
| Corte del panel |
92 x 44 mm |
| Dimensiones |
96 x 48 x 91 mm |
| Peso |
Aprox. 150 g |
| Temperatura operativa |
0 ... 50 °C |
| Temperatura de almacenamiento |
-20 ... 70 °C |

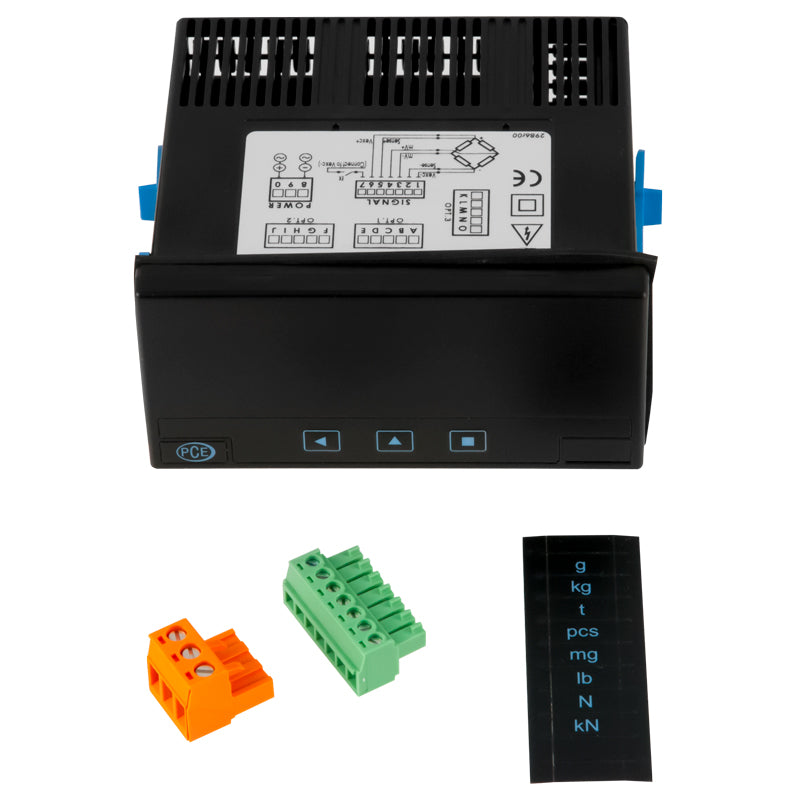

1 x Indicador de panel digital serie PCE-DPD-Cx
1 x Terminal de alimentación
1 x Terminal de señal
1 x Lámina de unidades
1 x Manual de instrucciones
Nota: El manual completo, ficha técnica y resto de documentación en Castellano del dispositivo lo encontrará en la sección de descargas.
